Фотоэлектрические инверторы Sofar Solar с возможностью ограничения отдачи излишков в сеть

logo sofarsolar sofar solar,сетевой инвертор,солнечный инверторSofar Solar — производитель высокотехнологичных высококачественных сетевых фотоэлектрических инверторов. Продукция Sofar Solar имеет международные сертификаты качества, а также сертифицирована для применения в Европе, США, Австралии и азиатских странах.

С 2017 года «Ваш Солнечный Дом» является официальным дистрибьютором Sofar Solar в России и обеспечивает гарантию и сервис на ввезенные нами инверторы. Это отмечено и на официальном сайте производителя. Мы поддерживаем на складе наличие популярных моделей сетевых инверторов, также можем обеспечить быструю поставку отсутствующих на данный момент моделей. Можем быстро и качественно выполнить проекты любой мощности. Предоставляем гибкую систему скидок для наших партнеров и оптовых покупателей.

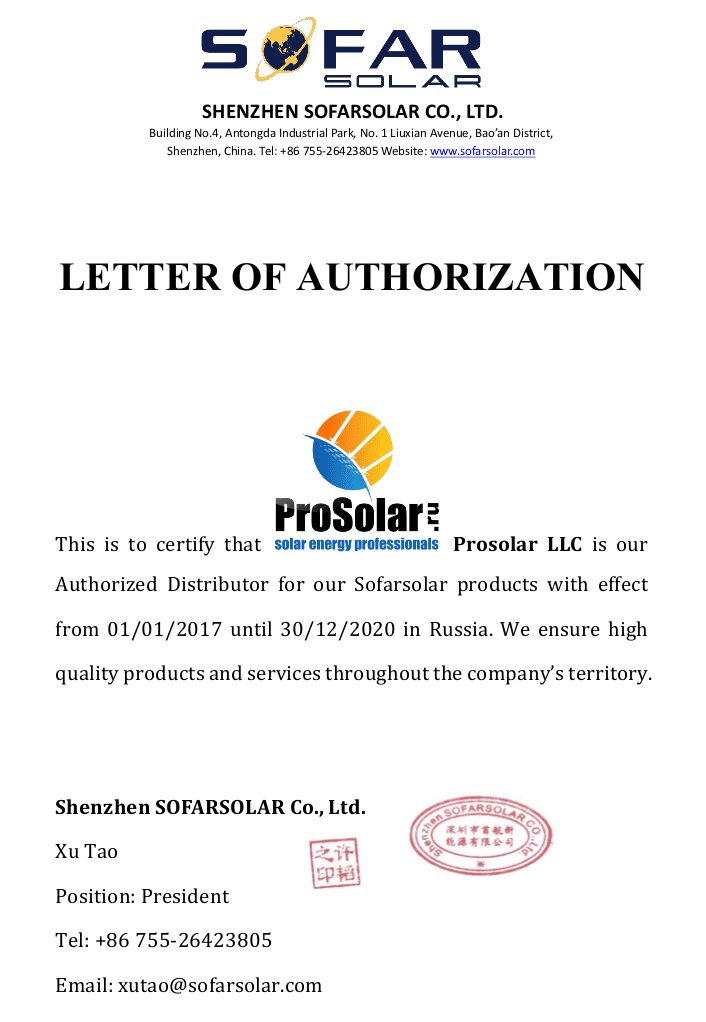

Sofar Prosolar DCertificate 1 sofar solar,сетевой инвертор,солнечный инвертор

Линейка сетевых инверторов Sofar Solar включает:

Однофазные инверторы

  • серия Mass-TL 1,1-3 кВт: однофазные сетевые инверторы с 1 MPPT трекером мощностью от 1100 до 3000 Вт. Имеет встроенный лимитер отдачи в сеть по токовому кольцу. Серия снята с производства в 2020 году.
  • серия Mass-TL G3 1,1-3,3 кВт: однофазные сетевые инверторы с 1 MPPT трекером мощностью от 1100 до 3300 Вт. Третье поколение имеет меньший размер корпуса, более широкий диапазон входного напряжения от солнечной батареи и небольшой экран.
  • серия Mass-KTLM 3-6 кВт: однофазные сетевые инверторы с 2 MPPT трекерами мощностью от 3000 до 6000 Вт. Имеет встроенный лимитер отдачи в сеть по токовому кольцу. Серия снята с производства в 2021 году.
  • серия Mass-TLM G3 3-6 кВт: однофазные сетевые инверторы с 2 MPPT трекерами мощностью от 3000 до 7500 Вт. Имеет встроенный лимитер отдачи в сеть по токовому кольцу.
  • серия Mass-KTLM G2 3-7,5 кВт: однофазные сетевые инверторы с 2 MPPT трекерами мощностью от 3000 до 7500 Вт. Отличие от TLM — собран из китайских комплектующих, дисплей 2″, в комплекте нет wifi по умолчанию (поставляется как внешний Wifi dongle). Имеет встроенный лимитер отдачи в сеть по токовому кольцу. Снимается с производства в 2022 году.
  • серия Mass-KTLM G3 7-10.5 кВт: однофазные сетевые инверторы с 3 MPPT трекерами мощностью от 7000 до 10500 Вт.  wifi внешний. Есть встроенный лимитер отдачи в сеть по токовому кольцу, также возможно ограничение мощности при помощи внешнего счетчика электроэнергии.

Трехфазные инверторы

  • серия Mass-KTL-X: 3-фазные сетевые инверторы с 2 MPPT трекерами мощностью от 3300 до 12000 Вт. Отличаются от 3-фазных инверторов  серии TL 10-40 кВт более легким корпусом меньшего размера и 2 входами для солнечных батарей. Ограничение генерации при помощи ARPC. Максимальный входной ток 11/14А (ТММ/к.з.) на трекер.
  • серия Mass-KTLX-G3 3,3-12 кВт: 3-фазные сетевые инверторы с 2 MPPT трекерами мощностью от 3300 до 12000 Вт. Отличаются от серии KTL-X более легким корпусом меньшего размера, маленьким дисплеем и диапазоном входного напряжения. Ограничение генерации реализовано при помощи внешнего счетчика электроэнергии. Максимальный входной ток 15/22А (ТММ/к.з.) на трекер.
  • серия Mass-KTLX-G3 15-24 кВт и 25-45 кВт: 3-фазные сетевые инверторы с 2 (15-24 кВт), 3(25-36 кВт) и 4 (40-45 кВт) MPPT трекерами мощностью от 15 до 45 кВт. Отличаются от серии KTL-X более легким корпусом меньшего размера, маленьким дисплеем и диапазоном входного напряжения. Ограничение генерации реализовано при помощи внешнего счетчика электроэнергии. Максимальный входной ток 26/36А (ТММ/к.з.) на трекер.
  • серия Mass-xx000 TL: 3-фазные сетевые инверторы  мощностью от 10 до 40 кВт с 2 MPPT трекерами и 50-70 кВт с 3 MPPT трекерами. Имеют по 2 входа для солнечных батарей на каждый трекер.
  • серия 75-136 KTL (HV)  и 250-255 KTL-HV:  3-фазные сетевые инверторы  мощностью от 75 до 136 кВт с 8-12 MPPT трекерами. Модели с индексом HV требуют согласующего трансформатора для соединения к сетям 380В.

Гибридные инверторы для систем с аккумуляторами

  • Серия ME: 1-фазные мощностью 3 кВA и 3-фазные мощностью 5-20 кВA
  • Серия HYD-ES: 1-фазные мощностью от 3 до 6  кВА . Мощности на отдачу в сеть и на нагрузку отличаются (вторая меньше).
  • Серия HYD-EP: 1-фазные мощностью от 3 до 6  кВА и 3-фазные мощностью 5-20 кВA. Отличие от серии HYD-ES — возможность синхронизации для наращивания мощности при параллельном соединении, а также равная мощность инвертора при работе на отдачу в сеть и на нагрузку
  • Серия GTX  — батарейные блоки LiFePo4 емкостью  2 до 5 кВт*ч для применения с вышеперечисленными гибридными инверторами Sofar Solar.

Преимущества и функции сетевых инверторов Sofar Solar

sofar inverters line 1 sofar solar,сетевой инвертор,солнечный инвертор
Сетевые инверторы Sofar Solar

Однофазные сетевые инверторы Sofar Solar имеют встроенную уникальную функцию — возможность ограничения генерируемой мощности при появлении излишков солнечной электроэнергии, которые не потребляются локальной нагрузкой. Трёхфазные инверторы также имеют такую возможность, но для реализации ее необходимо внешнее устройство — контроллер ARPC (Anti-reverse power controller)

Для этого после входного счётчика энергии сетевой организации, по которому производятся расчёты за потреблённую электроэнергию, устанавливаются датчики тока. Эти датчики тока отслеживают изменение потребления, и если оно в дневное время переходит через 0, то система контроля решает, что есть непотребленные локальной нагрузкой излишки энергии и дает команду сетевому инвертору снизить генерацию. Тем самым контроллер поддерживает примерно нулевое потребление от сети — конечно, если мощности солнечных батарей в данный момент хватает для питания локальных потребителей энергии.

Такая функция просто необходима при работе с российскими счётчиками электроэнергии, которые в большинстве своем добавляют количество отданной в сеть энергии к потреблённой, и потребителю приходится платить за отданные в сеть излишки электроэнергии.

Подробно «проблема» российских счётчиков описана в статье Модели счетчиков для солнечных батарей

Ограничение генерируемой от солнечных батарей мощности

Инверторы Sofar Solar могут плавно ограничивать  мощность в 2 случаях: при изменении частоты опорного напряжения и при появлении излишков генерируемой солнечными батареями энергии.

Снижение мощности при повышении частоты напряжения в сети

Все сетевые инверторы должны отключать генерацию от солнечных батарей при выходе частоты сети за допустимый диапазон. В недорогих или старых инверторах при выходе за диапазон генерация просто отключается.

Современные инверторы, отвечающие требованиям электросетей стран, в которых доля крышных солнечных электростанций уже существенна, должны плавно снижать мощность при повышении частоты сети даже в допустимом диапазоне.

Инверторы Sofar Solar могут быть настроены на плавное снижение мощности при превышении частоты. Например, если допустимый диапазон частоты 49-51 Гц, то при 50,5 Гц инвертор будет генерировать половину номинальной мощности, а при 51 Гц отключится полностью.

В настройках инвертора при первом запуске нужно выбрать страну. Настройка для большинства стран подразумевает генерацию полной мощности, если частота находится в допустимом диапазоне. Плавно мощность изменяется только если выбрать одну из стран, поддерживающих такой режим (спрашивайте какую именно страну нужно выбрать для такого режима у вашего продавца). России в списке стран пока нет.

Такая настройка необходима для того, чтобы можно было плавно управлять генерацией сетевого инвертора при его работе при подключении к выходу гибридного инвертора (типа Xtedner, Sunny Island, Victron, Energy, МАП Энергия Гибрид/Доминатор/Титанатор и т.п.). Схема и принципы работы сетевого инвертора в связке с батарейным инвертором описаны в нашей статье Соединенные с сетью системы

Снижение мощности при появлении излишков энергии

На настоящий момент функцию отслеживания излишков генерации имеют очень мало инверторов. Сетевые инверторы Sofar Solar имеют такую функцию, она называется Zero Export и ее можно включать и отключать через меню инвертора.

При активации этой функции микропроцессор инвертора отслеживает данные, поступающие от измерительных токовых колец, и, в случае если генерация от солнечных модулей превышает потребление нагрузки, быстро снижает выработку, тем самым исключая возможность возникновения излишков электроэнергии. Скорость изменения мощности инвертора — около 2 секунд на шаг итерации, что гораздо быстрее, чем у европейских аналогов систем ограничения мощности.

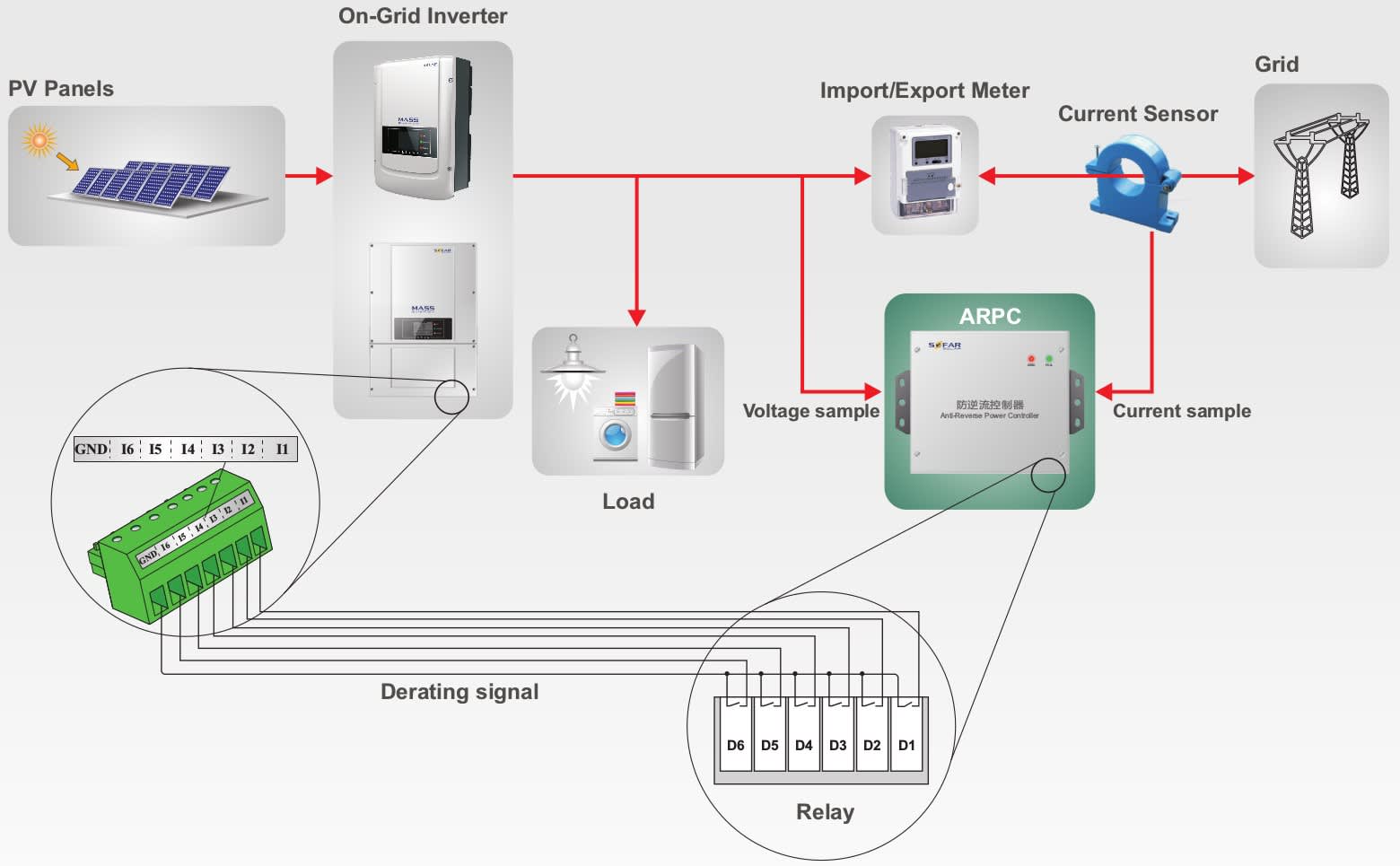

Схема работы контроллера ограничения мощности ARPC сетевого инвертора Sofar Solar
Схема работы контроллера ограничения мощности ARPC сетевого инвертора Sofar Solar

Несомненным плюсом инверторов SOFAR SOLAR является высокий КПД (до 98%), что практически исключает потери на преобразование энергии постоянного тока от солнечных батарей в переменный ток. В случае введения в нашей стране «зелёного тарифа» функцию Zero Export можно легко отключить в настройках инвертора, для этого даже не потребуется снимать токовое кольцо.

Про особенности ограничения мощности в 3-фазных и 1-фазных системах см. Сетевые инверторы — 3-фазный или 1-фазный?

Есть отличия в точности ограничения генерации при наличии излишков. ARPC управляет 3-фазными инверторами 4 сухими контактами, которые в комбинации дают 16 возможных состояний. Таким образом, ARPC управляет генерацией трехфазных инверторов SofarSolar с точностью 6,25% от номинальной мощности. Однофазные инверторы имеют встроенную функцию ограничения мощности с точностью примерно 2%.

В обоих случаях (одно- и трехфазные инверторы) ограничение происходит с «опережением». Например, если мощность инвертора 50 кВт, а мощность нагрузки 45 кВт (90% номинала), то ARPC ограничит генерацию на уровне 2*6,25%=12,5% т.е. 43,75 кВт.  Недостающие 1,25 кВт будут потребляться от сети.  В случае однофазного инвертора ограничение будет гораздо точнее, 5*2% дает точно 10%, и от сети ничего не будет потребляться.

К 1 ARPC можно подсоединить до 10 инверторов. Расстояние от ARPC до самого дальнего инвертора может быть до 100 м, лучше соединять их витой парой (необходимо 4 пары) или защищенным от помех 5-жильным кабелем (1 общий и 4 управляющих контакта). Ограничиваться они будут одновременно.

Отличия 1 и 3-фазных инверторов Sofar Solar

Функция 1-фазные 3-фазные
1 Литой корпус инвертора, с мерами против коррозии   алюминиевый корпус
2 Цветной ЖК дисплей 4″ check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
3 Многофункциональное реле («сухие контакты»), которое может быть настроено на управление внешними устройствами — индикация статуса инвертора или сигнализация об ошибке check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
4 WiFi+RS485 (Standard) check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор(WiFi может быть опцией)
5 Автомат DC опция check sign1 sofar solar,сетевой инвертор,солнечный инвертор
6 Точность ограничения генерации при наличии излишков 2% 6,25%
7 Встроенный combiner-бокс (опция) c функциями защиты цепей DC и  AC, защиты от импульсных перенапряжений, мониторинг цепочек солнечных панелей, и управление энергией см. комплектацию check sign1 sofar solar,сетевой инвертор,солнечный инвертор
8 Решена проблема с сопротивлением сети и гармониками при подключении нескольких инверторов параллельно check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
9 Возможность хранения данных в течение 25 лет check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
10 Удаленный контроль и обновление прошивки check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
11 Точный и быстрый алгоритм слежения за ТММ СБ. Максимальный КПД инвертора >98,2%, точность MPPT >99.5% в широком диапазоне входного напряжения DC check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
12 Защита  IP65 (можно устанавливать как внутри помещений, так и снаружи) check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
13 Легкое подключение, установки и обслуживание check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
14 Естественное охлаждение, подходит для установки внутри дома check sign1 sofar solar,сетевой инвертор,солнечный инвертор есть кулеры
15 Регулировка реактивной мощности check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
16 LVRT (Low Voltage Ride Through), снижение мощности с повышением частоты сети, ограничение по активной/реактивной мощности check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
17 Отличный современный дизайн корпуса check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
18 Гибкие и зрелые возможности для мониторинга работы системы check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
19 Используются только качественные компоненты мировых лидеров check sign1 sofar solar,сетевой инвертор,солнечный инвертор check sign1 sofar solar,сетевой инвертор,солнечный инвертор
20 Международные сертификаты CE, IEC, CQC, VDE4105, VDE0126, AS4777, G83/G59, RD1664, Netherlands, France, Gree
ce, Turkey, Denmark etc

Более подробная информация — в инструкциях на инвертор и на страницах с описанием товаров в нашем Интернет-магазине.

Для того, чтобы получить работоспособную систему, выдающую заявленные параметры инвертора, необходимо правильно подобрать количество, напряжение и ток солнечных модулей. Для правильного подбора солнечных панелей для сетевых инверторов используйте наши рекомендации, приведенные в описании инверторов на странице товара в Интернет-магазине, или статью «Подбор модулей для сетевых инверторов».

Купить инверторы Sofar Solar вы можете в нашем Интернет-магазине
