Инверторно-аккумуляторная система резервного электроснабжения

Отключения электроснабжения в наших электросетях, к сожалению, явление частое, особенно за городом. Отключения обычно длятся от нескольких минут до нескольких часов. При авариях в электросетях вы можете остаться без электроэнергии несколько дней.

Обычно для обеспечения электроэнергией потребителей в доме используются бензиновые или дизельные электрогенераторы. Однако их применение ограничено — их нельзя поставить в квартиру, для них нужно специальное, хорошо проветриваемое место. Шум и выхлопные газы от их работы могут быть препятствием применения генераторам — ни вам, ни вашим соседям шум и вонь вряд ли понравятся. Топливо для них тоже надо где-то хранить — а это сразу вызывает вопросы по пожаробезопасности.

Поэтому более правильным решением будет установка инверторно-аккумуляторной резервной системы электроснабжения. Такая система обеспечит надежную и бесперебойную работу потребителей в вашем доме, включая системы охранной и пожарной сигнализации, системы связи, системы отопления и другую ответственную нагрузку. Инверторно-аккумуляторная система обеспечит электричеством ваш дом, офис, магазин, может использоваться как источник питания для мобильных электропотребителей. Ограничений по применению такой системы бесперебойного электроснабжения практически нет — вы можете установить ее в доме или квартире, и она практически не требует обслуживания.

Преимущества инверторно-аккумуляторной системы резервного электроснабжения

Сравнение ИАС с традиционным решением в виде электрогенератора приведено в статье в нашей Библиотеке «ИАС vs. ДГУ — что выбрать?«.

• Защита от перебоев в подаче электроэнергии
  Во время пропадания напряжения в сети электроснабжения, блок бесперебойного питания (ББП) автоматически в течение нескольких миллисекунд переключается на работу от аккумуляторной батареи. При появлении на входе ББП напряжения переменного тока, преобразователь автоматически переключает нагрузку на сеть и одновременно начинает подзаряд аккумуляторной батареи. Многие ББП обеспечивают многоуровневый режим заряда АБ, что позволяет заряжать батарею на 100%, повышает эффективность зарядного устройства и срок службы практически всех видов аккумуляторов.
• Независимость от наличия электроэнергии в сети общего пользования
  Инверторно-аккумуляторная система резервного электроснабжения позволить вам быть уверенным в том, что у вас будет электроэнергия даже во время перебоев в электроснабжении.
• Защита электронного оборудования и чувствительной бытовой нагрузки
  Если напряжение в вашей электросети неудовлетворительного качества, есть перенапряжения, просадки, перекос фаз, то вам просто необходима резервная инверторно-аккумуляторная система. При отклонении параметров входного напряжения от заданных, ББП переключится на работу через преобразователь и обеспечит устойчивое энергоснабжение с высокими параметрами электроэнергии. Это защитит вашу ответственную и чувствительную нагрузку от скачков напряжения и предотвратит выход ее из строя.
• Пусковые токи
  Большинство современных инверторов выдерживают кратковременные перегрузки (от 2 до 5 раз), что позволяет обеспечить запуск сравнимых по мощности электромоторов (холодильники, насосы и т.п.).
• Отсутствие необходимости механического ремонта
  Цифровые технологи практически исключают применение механических элементов. По сравнению с генератором, в преобразователе меньше деталей, которые могут выйти из строя. Преобразователь не требует текущего технического обслуживания.
• Отсутствие шума во время работы
  Возможно, Вы не хотите, чтобы генератор во время своей работы будил всю округу. Возможно, Вы просто устали от шума генератора. Инверторно-аккумуляторная система работает практически бесшумно. Генератор возможно включить в систему, если перерывы в электроснабжении превышают несколько часов. См. более подробное описание такой системы.
• Экологическая чистота
  Если Вы используете инвертор вместо генератора, то сохраняете окружающую среду от разрушения и загрязнения.
• Продление срока службы Вашего генератора
  При небольшой загрузке генератор работает в режиме, не только с повышенным удельным потреблением топлива, но и способствующем его быстрому износу. Генератор рассчитан для работы с нагрузкой не ниже определенного уровня. Если нагрузка ниже этого уровня, то появляется нагар на клапанах, что значительно уменьшает ресурс работы генератора. Вместо того чтобы запускать генератор для просмотра телевизора или для питания дежурного освещения, используйте инверторно-аккумуляторную систему, а генератор включайте, когда действительно понадобится его мощность.
• Экономия топлива
  Ваш генератор и при больших, и при малых нагрузках потребляет почти одинаковое количество топлива. Поэтому желательно загружать генератор примерно на 80% от его номинальной мощности. Если вы будете нагружать его меньше, это приведет к повышенному расходу топлива. Если больше — к перегреву и снижению срока службы генератора. Продвинутые инверторные системы могут перераспределять мощность генератора между питанием нагрузки и зарядом аккумуляторов и поддерживать его загрузку на оптимальном уровне. Если вы имеете такой преобразователь, вы можете сократить количество поездок за топливом. Кроме того, ваш генератор прослужит намного дольше.
• Точный расход энергии аккумулятора
  Современные инверторы отслеживают наличие нагрузки, и, когда нет необходимости в электроэнергии, переключаются на режим ожидания, при котором потребляют минимальный ток. Если включаются электроприборы, преобразователь определяет это и немедленно включается. Другими словами, если у вас установлен такой преобразователь, вы можете включить его и забыть о нём. Отключать его нужно только если вы покидаете дом действительно надолго (более нескольких недель).

Инверторно-аккумуляторная система полностью адаптирована для работы с альтернативными источниками энергии (солнечными батареями, малыми ветроэлектростанциями и микроГЭС). Просто добавьте возобновляемый источник энергии и соответствующий ему контроллер заряда — и вы получите полностью автономную экологически чистую систему электроснабжения вашего дома или объекта.

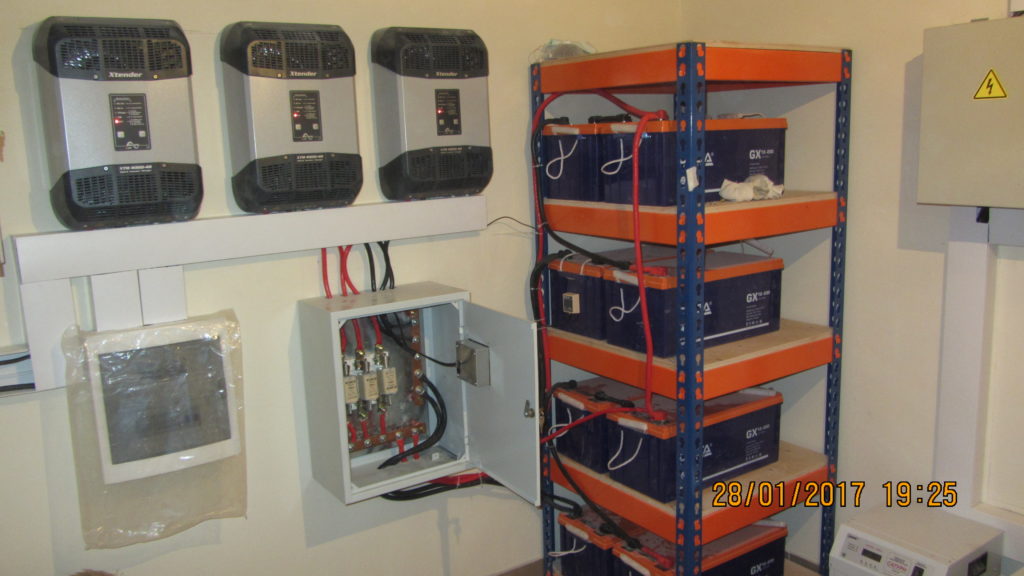

Если в ваших электросетях бывают перебои с электроснабжением, колебания напряжения или других параметров электросети, не удовлетворяющих требованиям нагрузки — вам необходима современная система с блоком бесперебойного питания (ББП). Мы установили много таких систем резервного электропитания, некоторые примеры вы можете посмотреть в разделе «Наши установки«

Из чего состоит инверторно-аккумуляторная резервная система электроснабжения?

ИНВЕРТОР преобразует постоянный ток от аккумуляторов в переменный 220 В частотой 50 герц. Инвертор — это ядро резервной системы электроснабжения, которая обычно состоит из:

1. инвертора, преобразующего постоянный ток от АБ в переменный напряжением 220В
2. аккумуляторной батареи (АБ), которая подзаряжается во время наличия электроэнергии от внешнего источника
3. зарядного устройства, обеспечивающего многостадийный качественный заряд аккумуляторов
4. контроллера (обычно контроллер встроен в блок бесперебойного питания), который следит за зарядом и разрядом АБ, а также за напряжением во внешней сети. Если качество (величина напряжения и частота) выходит за допустимые пределы или напряжение пропадает, контроллер дает команду системе переключиться на питание от АБ через инвертор.

Есть 2 типа систем резервного электропитания — с трансферным реле и on-line системы. В первых, если есть сетевое напряжение, ББП пропускает имеющееся напряжение электросети на нагрузку и одновременно подзаряжает аккумуляторы встроенным зарядным устройством. Некоторые ББП могут также стабилизировать выходное напряжение при колебаниях входного напряжения переменного тока. Однако, если колебания сильные, то лучше использовать специальный стабилизатор на входе системы — это обеспечит лучшие параметры выходного напряжения, потому что обычно встроенные в ББП стабилизаторы имеют только грубую стабилизацию напряжения с большим шагом стабилизации.

В момент пропадания электричества система практически мгновенно переключается на работу от аккумуляторов и преобразует их энергию в переменный ток стабилизированного напряжения 220 В частотой 50 Гц. При появлении электричества система, проанализировав качество поступающего напряжения, автоматически переходит в режим заряда или продолжает работать в режиме преобразования (если параметры сети не соответствуют установленным) до восстановления нормального напряжения.

Если качество сети очень плохое, то лучше применять online систему резервного бесперебойного электроснабжения. В online системах инвертор всегда включен, и именно он обеспечивает качественную электроэнергию для потребителей. Сеть же используется только для заряда аккумуляторов. Такие системы обычно несколько дороже, и режимы работы аккумуляторов в них более тяжелые, но их нужно применять, если напряжение от сети невозможно исправить стабилизатором, или оно имеет сильные искажения — к сожалению, в наших сельских сетях это не редкость.

Более подробная информация по схемотехнике и различиям этих 2 типов систем в разделе «Библиотека»

Большинство инверторов могут выдерживать кратковременные перегрузки, что позволяет запускать электромоторы ( холодильников, насосов и другого оборудования).

Как подобрать комплект для ИАС и где купить?

«Ваш Солнечный Дом» предлагает Вам системы бесперебойного питания с использованием лучших разработок отечественных и зарубежных производителей.

Мы поставляем и устанавливаем системы только с качественным оборудованием. На выходе инверторов — чистая синусоида. Система с синусоидальной формой выходного напряжения применяется там, где потребители (нагрузка) чувствительны к форме питающего напряжения. Например, некоторые электродвигатели, а также трансформаторы и другая индуктивная нагрузка, перегреваются и отдают меньшую мощность при питании их несинусоидальным током.

Мы предлагаем Вам системы с выходной мощностью от 0,5 до 72 кВт на базе блоков бесперебойного питания различных производителей. Для обеспечения надежного электроснабжения рекомендуется применять ББП Studer Xtender, SMA, Schneider Electric и Outback Power, Must Power, МАП Энергия. Подробное описание этих устройств с указанием технических характеристик и предпочтительных вариантов применения вы можете посмотреть в разделе «Инверторы» нашего сайта и в нашем Интернет-магазине. Такие системы обеспечивают высокую надежность электроснабжения при отличном качестве электроэнергии.

Системы обычно комплектуются АБ емкостью от 100 до 1000 А*ч. Практически все ББП перечисленных выше производителей имеют мощное многостадийное встроенное зарядное устройство, которое заряжает аккумуляторы с наибольшей эффективностью и КПД. Если мощности встроенного зарядного устройства не хватает, или в системе используется инвертор без встроенного зарядного устройства, можно дополнять систему специальным зарядным устройством большой мощности (с зарядным током от 20 до 250 А), что позволит увеличить емкость аккумуляторов до необходимой.

В ряде инверторов (Xtender, SE XW/SW, SMA Sunny Island, МАП Энергия Гибрид/Dominator) есть режим поддержки сети или генератора. Такой режим необходим, если есть ограничение на подключенную установленную мощность сети (например, подключенная мощность сети составляет 5 кВт, а пиковая мощность вашего оборудования в доме — 15 кВт). При этом в моменты пиковой нагрузки инвертор может или переключаться на питание от аккумуляторов (инверторы Outback, и другие простые ББП), или добавлять свою мощность к сетевой (инверторы Studer Xtender, SE Conext XW, Rich Electric и SMA). В этом случае аккумуляторная батарея может заряжаться в ночные часы или часы минимальной нагрузки, а в пиковые часы питать нагрузку от инвертора или от сети и инвертора одновременно. При этом мощность подключенной нагрузки определяется мощностью инверторов (от одного до трех параллельно подключенных и синхронизированных между собой в однофазной системе, или от 3 до 9 — в трехфазной системе). Можно задать время, в которое аккумуляторы будут заряжаться, например в ночное время, когда электроэнергия может быть дешевле.

В «продвинутых» инверторах есть еще ряд других полезных режимов (например, спящий режим, режим частичной работы инвертора и т.д.). Такие инверторы могут синхронизироваться по выходу, поэтому возможно легко наращивать мощность. Инверторы Studer Xtender, SMA Sunny Island и SE Conext XW синхронизируются друг с другом без дополнительных блоков (обычно до 3-4 инверторов в однофазной системе, и до 9 в 3-фазной — уточняйте в описании на конкретный инвертор), для инверторов Outback дополнительно необходим модуль сопряжения — hub. Для ББП Voltronic и Must Power необходимы специальные синхронизирующие комплекты. Практически все модели работают с выносным блоком контроля и управления, через который производится мониторинг параметров инвертора и его настройка. Инверторы МАП Энергия синхронизируются между собой только в топовой модели Доминатор.

Очень часто для обеспечения функционирования системы отопления, работающей на природном газе, сжиженном газе, солярке и т.п., требуется питать электрические циркуляционные насосы и систему управления котлом. В таких системах при пропадании напряжения в сети, прекращается и процесс отопления дома, даже если есть основное топливо (газ, дрова, солярки, пеллеты и т.п.). Поэтому для таких систем обязательно нужно применять хотя бы небольшие резервные блоки бесперебойного питания с аккумуляторами. Обычно, требуемая мощность электрической части таких отопительных систем не превышает 1-2 кВт. Если добавить питание дежурного освещения и другой жизненно необходимой нагрузки, то мощность инвертора должна составлять не менее 2-3 кВт. Инвертор должен быть обязательно с синусоидальной формой выходного напряжения, потому что циркуляционные насосы и управляющая электроника обычно «капризничают» при питании от несинусоидальных инверторов, а иногда и могут выйти из строя. Для таких небольших систем идеально подходят инверторы Must Power PV20 мощностью 1500 ВА 12В и 2000ВА 24В. Мы скомплектовали готовые системы на базе этих ББП для облегчения вашего выбора оборудования.

Для таких случаев, кроме инверторов со встроенным зарядным устройством, можно также применять схемы с отдельными инверторами и зарядными устройствами. При этом инвертор желательно должен иметь спящий режим и низкое потребление на холостом ходу, чтобы потреблять минимальное количество энергии, когда есть напряжение в сети. В таких системах можно применять инверторы мощностью от 0,3 кВт. В комплекте должно быть зарядное устройство, например Prosolar RD или UltiPower. Также, необходимо обеспечить автоматическое переключение на работу от инвертора при пропадании сети. См. различные комплекты для резервного электроснабжения в нашем Интернет-магазине.

Более подробную информацию по таким резервным системам можно узнать у наших консультантов по телефонам, указанным в шапке и внизу каждой страницы нашего сайта. Они также помогут вам подобрать правильную систему резервного электропитания, которая позволит вам обеспечить гарантированное электроснабжение за минимальные деньги. И, конечно, вы можете посетить наш офис, где мы вместе с вами подберем необходимую вам систему.

Также, готовые комплекты для систем отопления можно заказать через наш Интернет-магазин, раздел «Резервные системы»
