Угол наклона солнечных батарей и направление на Солнце

Поделиться ссылкой на статью

Обновлено 25 января, 2023

Как правильно установить солнечные батареи?

Солнечные панели наиболее эффективно работают, когда они направлены на солнце и их поверхность перпендикулярна солнечным лучам. Как определить такое положение солнечных батарей, при котором они будут вырабатывать максимальное количество энергии за день? Какая ориентация солнечных панелей самая лучшая?

Солнце двигается по небу с востока на запад. Положение Солнца на небосклоне определяется 2-мя координатами — склонением и азимутом. Склонение — это угол между линией, соединяющей наблюдателя и Солнце, и горизонтальной поверхностью. Азимут — это угол между направлением на Солнце и направлением на юг (см рисунок справа).

Склонение и азимут. Ориентация солнечных панелей Следует также учитывать, что направление на магнитный юг (т.е. по компасу) не всегда совпадает с направлением на настоящий юг. Существуют истинный и магнитный полюсы, не совпадающие между собой. Соответственно этому есть истинный и магнитный меридианы. И от того и от другого можно отсчитывать направление на нужный предмет. В одном случае мы будем иметь дело с истинным азимутом, в другом — с магнитным. Истинный азимут — это угол между истинным (географическим) меридианом и направлением на данный предмет. Магнитный азимут —угол между магнитным меридианом и направлением на данный предмет. Понятно, что истинный и магнитный азимуты отличаются на ту же самую величину, на которую магнитный меридиан отличается от истинного. Эта величина называется магнитным склонением. Если стрелка компаса отклоняется от истинного меридиана к востоку, магнитное склонение называют восточным, если стрелка отклоняется к западу, склонение называют западным. Восточное склонение часто обозначают знаком « + » (плюс), западное — знаком « —» (минус). Величина магнитного склонения неодинакова в различной местности. Так, для Московской области склонение составляет +7, +8°, а вообще на территории России оно меняется в более значительных пределах. См. также «как вычислить истинный азимут по склонению и магнитному азимуту«.

Вообще говоря, вариантов увеличить экспозицию солнечной батареи прямым солнечным лучам  всего три:

  1. Установка солнечных батарей на неподвижную конструкцию под оптимальным углом
  2. Установка на двухосный трекер (поворотную платформу, которая может вращаться за солнцем в двух плоскостях)
  3. Установка на одноосный трекер (платформа может изменять только одну ось, чаще всего – ту что отвечает за наклон)

У вариантов №2 и №3 есть свои преимущества (значительное увеличение времени работы солнечной батареи и какое-то увеличение выработки энергии), но есть и недостатки: более высокая цена, снижение надежности системы за счет введения движущихся элементов, необходимость дополнительного технического обслуживания и т.п.). Мы рассмотрим целесообразность применения трекеров в отдельной статье, пока же будем говорить только о варианте №1  — неподвижная конструкция, или неподвижная конструкция с изменяемым углом наклона.

sun angle 1 1 ориентация солнечных панелей,угол наклона

Солнечные панели обычно располагаются на крыше или поддерживающей конструкции в фиксированном положении и не могут следить за положением солнца в течение дня. Поэтому, обычно солнечные панели не находятся под оптимальным углом (90 градусов к солнечным лучам) в течение всего дня. Угол между горизонтальной плоскостью и солнечной панелью обычно называют углом наклона.

Вследствие движения Земли вокруг Солнца, имеют место также сезонные вариации. Зимой солнце не достигает того же угла, как летом. В идеале, солнечные панели должны располагаться летом более горизонтально, чем зимой. Поэтому угол наклона для работы летом выбирается меньше, чем для работы зимой. Если нет возможности менять угол наклона дважды в год, то панели должны располагаться по оптимальным углом, значение которого лежит где-то посередине между оптимальными углами для лета и зимы. Для каждой широты есть свой оптимальный угол наклона панелей. Только для местностей около экватора солнечные панели должны располагаться почти горизонтально (но даже и там они устанавливаются под небольшим углом, чтобы дать дождям смывать грязь с солнечной батареи).

Оптимальные углы наклона солнечных батарей для различных широт
Оптимальные углы наклона солнечных батарей для различных широт

Обычно для весны и осени оптимальный угол наклона принимается равным значению широты местности. Для зимы к этому значению прибавляется 10-15 градусов, а летом от этого значения отнимается 10-15 градусов. Поэтому обычно рекомендуется менять дважды в год угол наклона с «летнего» на «зимний». Если такой возможности нет, то угол наклона выбирается примерно равным широте местности. Более того, угол наклона также зависит от широты местности. См. таблицу справа.

Зависимость выработки солнечной батареи от отклонения от направления на юг
Зависимость выработки солнечной батареи от отклонения от направления на юг
Потери выработки вследствие отражения (в % к перпендикулярному направлению на модуль)
Угол падения лучей света Потери
9 1.2%
18 4.9%
40 19.0%
45 29.0%

Пример

Доля производства энергии фотоэлектрической системой при наклоне 45 градусов, для широты местности 52 градуса северной широты.

запад юго-запад юг юго-восток восток
78% 94% 97% 94% 78%

Выработка максимальна (100%) когда панели расположены под углом 36 градусов и ориентированы на юг. Как видно из таблицы, разница между направлениями на юг, юго-восток и юго-запад незначительна.

К примеру, летом оптимальный угол наклона составляет 30-40 градусов, а зимой – больше 70, в зависимости от широты местности. Весной и осенью угол наклона имеет усредненное значение между значением угла для лета и зимы.

Для автономных систем оптимальный угол наклона зависит от месячного графика нагрузки, то есть если в данном месяце потребляется больше энергии, то угол наклона нужно выбирать оптимальным именно для этого месяца.

Оптимальный угол наклона для широты 52 градуса (северной широты) для соединенных с сетью систем составляет 36 градусов.

Таким образом, угол наклона солнечных батарей загородного дома в России в зависимости от региона будет примерно равным:

  • Грозный, Махачкала, Сочи, Владивосток: 37-42° апрель-сентябрь, 62-67° октябрь-март;
  • Астрахань, Волгоград, Ростов-на-Дону, Хабаровск: 42-47° апрель-сентябрь, 67-72° октябрь-март;
  • Казань, Калининград, Калуга, Москва: 34-52° апрель-сентябрь, 73-78° октябрь-март и т.д.

Небольшие отклонения до 5 градусов от этого оптимума оказывают незначительный эффект на производительность модулей. Различие в погодных условиях более влияет на выработку электричества. Для автономных систем оптимальный угол наклона зависит от месячного графика нагрузки, т.е. если в данном месяце потребляется больше энергии, то угол наклона нужно выбирать оптимальным именно для этого месяца. Также, нужно учитывать, какое есть затенение в течение дня. Например, если с восточной стороны у вас дерево, а с западной все чисто, то, скорее всего, имеет смысл сместить ориентацию с точного юга на юго-запад.

Зависимость выработки солнечных батарей от направления на Солнце

Ширина пучка солнечных лучей в зависимости от расположения Солнца.
Ширина пучка солнечных лучей в зависимости от расположения Солнца.

Расчёт количества солнечной энергии, получаемого солнечными панелями при падении солнечных лучей под углом, отличающимся от 90°, рассмотрим на следующем примере:
Пример: солнечные панели ориентированы на юг, без продольного наклона. Солнце светит с юго-востока. Линия, проведенная перпендикулярно между солнечными батареями и направлением на Солнце, имеет угол, равный 360/8=45 градусов. Ширина одного пучка падающего солнечного излучения будет равна tan (|90-45|) / sin (|90-45|) = 1.41, и количество солнечной энергии, получаемое солнечными панелями, будет равно 1/1.41=71% от мощности, которая была бы получена, если Солнце светило точно  с юга.

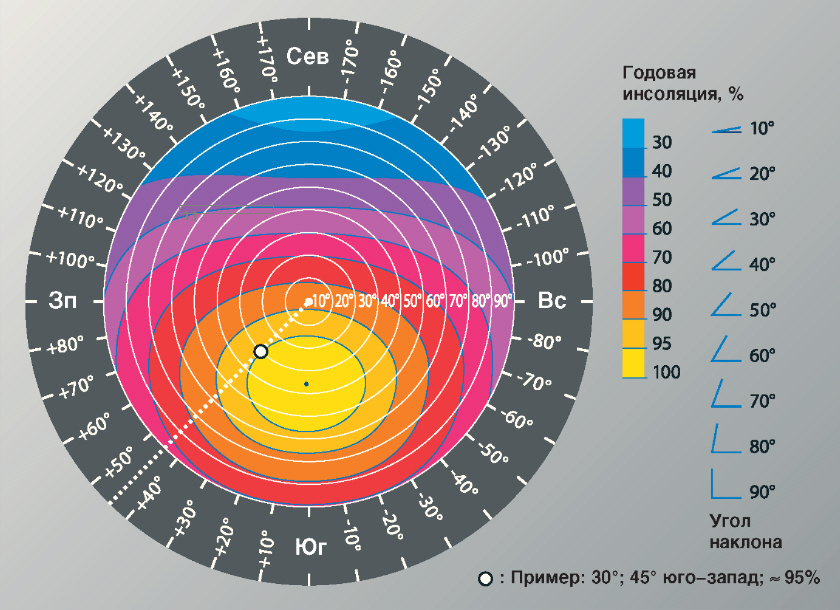

Зависимость прихода солнечной радиации от угла наклона и азимута
Зависимость прихода солнечной радиации от угла наклона и азимута

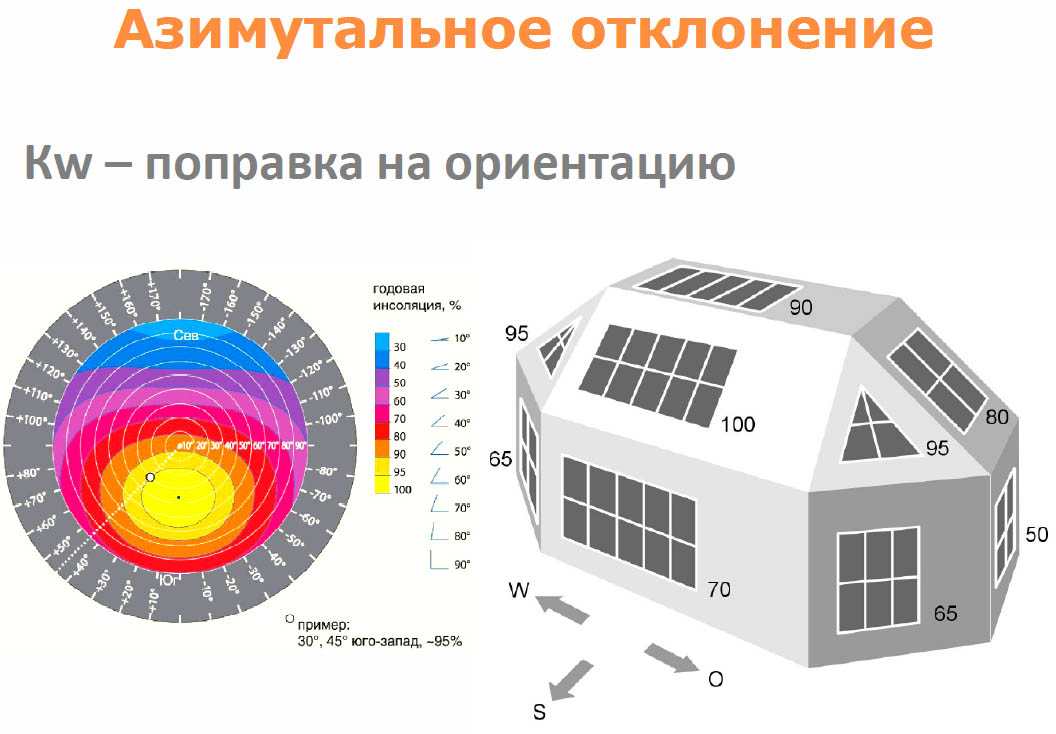

как влияет угол наклона на генерацию солнечных батарей

По данным наших украинских коллег, которые просчитали выработку энергии солнечными батареями при стационарном угле наклона, при изменении угла наклона 4 и 12 раз в год на широте местности, соответствующей нашим южным регионам, разница в выработке составляет менее 3%.

зависимость выработки энергии солнечными батареями в зависимости от изменения угла наклона
Разница в выработке энергии солнечной батареей при изменении угла наклона в течение года каждый месяц, каждый сезон и без изменения угла наклона

Распределение генерации солнечной электростанции по месяцам года

pv yeld tilt table ориентация солнечных панелей,угол наклона
Помесячная выработка солнечной электростанции и оптимальные углы наклона солнечных панелей для Украины и юга России (на широте примерно 45 с.ш.)

Как видим, с апреля по сентябрь вырабатывается примерно 72% от общей генерации в течение года. В зимние месяцы, когда склонение Солнца минимальное (ноябрь — февраль) вырабатывается всего 13% от общей годовой генерации. В более северных широтах, например в Московской области, разница будет еще больше.

Поэтому мы рекомендуем для сетевых СЭС устанавливать солнечные батареи под углом, оптимальным для весенней генерации (около 36-39 градусов), при этом выработкой в зимние месяцы можно даже пренебречь и не чистить солнечные батареи от снега.
Для автономных систем, когда зимой нужно хотя бы немного энергии от Солнца, мы рекомендуем менять угол наклона дважды в год — весной и осенью. При этом для зимних месяцев можно устанавливать модули под углом 70 градусов и больше, чтобы зимой на солнечных панелях снег не задерживался. Для лета можно выбрать угол наклона около 30 градусов. Для такого сезонного изменения вы можете использовать наши телескопические монтажные конструкции с изменяемым углом наклона 30-60 градусов
Если в автономной системе нет возможности менять угол наклона, то мы рекомендуем устанавливать солнечные батареи под углом к горизонту, равным широте местности. Такая установка является оптимальной для автономных систем, требующих круглогодичной выработки энергии от солнечных батарей.

Хорошая статья, описывающая экспериментальные испытания выработки солнечных батарей, установленных под разным углом — Натурные испытания оптимального угла установки СБ, там же рассмотрен эффект очистки солнечных батарей, установленный под различным углом, от снега. Также, при установке солнечных батарей рядами, необходимо правильно рассчитывать межрядное расстояние между солнечными панелями. Как его рассчитать и онлайн-калькулятор есть в нашей статье «Расстояние между рядами солнечных модулей«

Eсли Вы столкнулись со сложностями во время выбора солнечных батарей, сетевых инверторов для вашей солнечной электростанции, или Вам нужна помощь по монтажу — пожалуйста обращайтесь в нам, наши инженеры смогут предложить оптимальный вариант. Мы работаем на рынке солнечных батарей больше 18 лет, за это время накопили хороший опыт, и с удовольствием поможем Вам.
