Оптимальный угол установки солнечной батареи для максимальной выработки энергии в северных широтах

Очень часто владельцы солнечных батарей задаются вопросом — а под каким углом наклона их нужно устанавливать для того, чтобы получить максимальное количество энергии от солнечных панелей в нашем климате. У нас на сайте есть специальная статья по этому поводу — Угол наклона и направление солнечных батарей. В дополнение к этому материалу мы нашли статью об экспериментальном исследовании зависимости выработки энергии солнечными панелями в зависимости от угла их установки, которые были проведены в Канаде, в Северной Альберте. Широта местности (53-57 градусов с.ш.) примерно совпадает с широтой Москвы, климат также примерно такой же, поэтому можно использовать данные исследования при определении оптимального угла установки солнечных батарей.

Испытательная солнечная батарея

Солнечная батарея разработана и установлена в Институте технологий Северной Альберты (NAIT) с целью получения достоверной информации об оптимальном угле установки солнечных батарей для проектировщиков солнечных электростанций и для всех, кто устанавливает солнечные батареи.  Исследовалось влияние угла установки солнечных панелей и количества снега на солнечных панелях на производительность солнечной электростанции.

Угол установки солнечных панелей на испытательной солнечной батарее

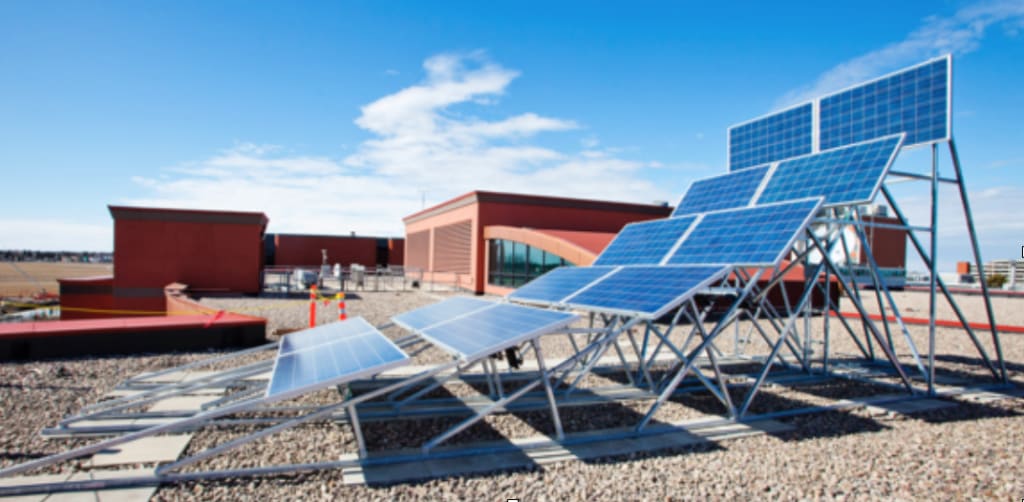

Испытательная установка для выяснения влияния угла установки солнечных панелей на задержание снега и общую выработку электроэнергии

Испытательный стенд установлен на крыше NAIT и состоит из 6 пар солнечных панелей. Основной кампус NAIT находится по адресу 11762 106 Street NW, Edmonton, Alberta.

Характеристики эталонной солнечной батареи:

  • Солнечная батарея имеет 100% доступ к солнечному свету (нет деревьев и зданий, затеняющих солнечную батарею)
  • Модули ориентированы точно на юг и установлены на широте 53°
  • Каждая пара модулей установлена под различным углом от 14° до 90°
  • Снег удалялся с западной (левой) стороны каждый раз после окончания снегопада
  • Фотографии сделаны непосредственно перед и сразу же после очистки от снега
  • Микроинверторы записывали состояние работы каждые 5 минут. Записывались параметры: время, напряжение переменного тока, напряжение постоянного тока, постоянный ток, температура инвертора и выработка мощности инвертором.

Четыре угла наклона были выбраны потому, что они являются популярными углами наклона скатов крыш (14°, 18°, 27°, 45°).  Дополнительно были выбраны углы 53° (широта местности Эдмонтона) и  90° (вертикальная установка на стене).

угол установки солнечных панелей при испытаниях

Конструкция испытательной солнечной батареи.

Начиная с 2012 года расчистка солнечных батарей от снега проводилась в среднем 24 раза за зимний сезон. Расчищались панели на западной стороне. Наиболее удобным инструментом для расчистки оказался 2-метровый автомобильный скребок-щетка. Телескопическая рукоятка щетки исключает необходимость в лестницах и повышает безопасность при проведении работ.

alberta pv before угол установки

                         До расчистки от снега

alberta pv after угол установки

После очистки от снега



Выводы о влиянии угла наклона и снега

См. ниже ссылку на приложенный отчет с последними данными

Следующие выводы можно сделать по результатам обработки данных от солнечной батареи.

Влияние снега

При повышении угла наклона повышается способность к естественной очистке от снега. При угле 90° снега на панелях нет в течение 99.5% зимы. При снижении угла наклона с 53° до 14° замечается увеличивающаяся разница в выработке энергии между очищенными и неочищенными от снега модулями.

Стоит ли чистить от снега модули для повышения производительности солнечных панелей?

Испытательная СБ продемонстрировала, что очистка панелей дает прибавку в выработке энергии от  0.85% до 5.31% в зависимости от угла наклона.

Обычно владельцы соединенных с сетью систем не чистят модули в течение зимы. Это поведение зависит от типа системы; при наземном монтаже очищать СБ от снега легче, чем в случае с крышной солнечной батареей.

Владельцы автономных солнечных электростанций обычно чистят регулярно свои СБ от снега, однако это обычно решение, которое принимает владелец самостоятельно.

Каков оптимальный летний угол установки солнечной батареи?

  • Угол наклона 27° показал максимальную производительность СБ в период с 1 апреля по 30 сентября
Оптимальный угол наклона (лето)
Месяц Оптимальный угол наклона(°)
Апрель 45
Май 18
Июнь 18
Июль 18
Август 27
Сентябрь 53

Каков оптимальный зимний  угол наклона?

  • Угол наклона 53° показал максимальную производительность СБ в период с 1 октября по 31 марта при условии очистки снега
  • Уголы наклона 90° и 53° показали максимальную производительность СБ в период с 1 апреля по 30 сентября без очистки снега.
Оптимальный угол наклона (зима)
Месяц Оптимальный угол наклона (°)
Октябрь 53
Ноябрь 90
Декабрь 90
Январь 90
Февраль 53
Март 53

Каков оптимальный угол наклона для года?

  • за год СБ с углом наклона  53° генерировала максимум энергии при условии очистки панелей от снега
  • за год СБ с углом наклона  53° генерировала максимум энергии без очистки панелей от снега

В автономной системе с солнечными батареями лучше всего менять угол наклона 2 раза в год во время весеннего и осеннего равноденствия. Конечно, решение по регулярному изменению угла наклона СБ принимает владелец системы электроснабжения.

Влияние очистки от снега на производительность солнечных панелей. Данные с 1 апреля 2012 по 7 марта 2015
Угол наклона (°) Увеличение выработки
при очистке от снега (%)
14 5.28
18 5.31
27 4.14
45 1.99
53 1.63

Дополнительные факторы, которые надо учитывать:

  • Опасность проведения работ зимой на крыше
  • Во время теплых солнечных периодов зимой снег тает и слезает с панелей. Интенсивность этого процесса зависит от угла наклона панелей.
  • Зимой в месяцы с максимальным снегом приход солнечной радиации минимальный, высота солнца над горизонтом также минимальная и света тоже меньше всего.

Предсказание производительности

Испытательная солнечная батарея NAIT показала разницу в производстве энергии в 17% в течение первой и второй зимы. Это показывает, что выработка энергии бывает существенно разной от года к году. Этот проект позволит получить более достоверные статистические данные по мере накопления истории наблюдений в последующие годы.

Показатели: Наиболее интересные цифры за 2013-2014

  • Пиковая мощность одного модуля  = 226 Вт
  • Пиковая выработка энергии за один день одним модулем = 1.82 кВт*ч 27 мая при угле наклона 18°
  • Пиковая месячная выработка энергии солнечной батареей = 442 кВт*ч в мае 2013
  • Самая низкая температура за время наблюдений = -31°C 6 декабря 2013
  • Самая высокая температура инвертора  = 46°C 2 июля 2013

Для дополнительной информации см. приложенный отчет Northern Alberta Institute of Technology Solar Photovoltaic Reference Array Report – March 31, 2015. Project funded by NAIT and the City of Edmonton.

Reference: Northern Institute of Technology (Tim Matthews). (2014). Solar photovoltaic reference array report. Alternative Energy Program. Last update: August 18, 2015

Приложение:

NAIT Reference Array Report (на англ.)

Источник. Перевод «Ваш Солнечный Дом». Ссылка при копировании обязательна
