WATTrouter — максимально полное использование энергии от возобновляемых источников энергии на месте генерации

Сайт WATTrouter на русском — подробная информация и примеры использования.

Контроллеры WATTRouter — это умные и надежные контроллеры, которые позволяют использовать всю энергию от ваших солнечных батарей или ветроэлектростанций вашей нагрузкой. В соединенных с сетью централизованного электроснабжения системах WattRouter предотвращает передачу излишков энергии в сеть. При помощи WattRouter становится возможным организовать эффективную аккумуляцию излишков энергии от солнечных батарей без использования дорогих аккумуляторных батарей.

Особенно полезно использовать WattRouter в системах, где передача в сеть не предусмотрена или запрещена. Большинство применяемых в России однофазных счетчиков считают отданную в сеть электроэнергию как потребленную, т. е. владельцам солнечных батарей приходится еще и платить за отданную в сеть электроэнергию. WattRouter может «умно» перераспределять излишки солнечной электроэнергии между 6 группами второстепенных нагрузок в вашем доме или на вашем производственном объекте.

WattRouter состоит из 2 функциональных частей: датчика тока и собственно контроллера. Датчик тока определяет направление и величину переменного тока, который идет через ваш счетчик. Если контроллер обнаруживает, что в данный момент есть излишки энергии, подключается второстепенная нагрузка. Можно программировать алгоритм работы и подключения этой нагрузки. Контроллер всегда будет стараться предотвратить передачу энергии в сеть. Также возможно держать потребление или генерацию на определенном заданном уровне.

Для того, чтобы иметь возможность полностью потреблять излишки электроэнергии от солнечных батарей и точно ограничивать передачу энергии в сеть на заданном или нулевом уровне, нужно подключить к контроллеру какую нибудь тепловую нагрузку — например, обогреватель, электрический бойлер или любую другую активную нагрузку, которую можно питать широтно-модулированным током. Кроме того, к WattRouter можно подключить периодически включаемую нагрузку — такую, как кондиционеры, насосы для воды, тепловые насосы и т.п., которые можно включать периодически когда есть излишки солнечной электроэнергии.

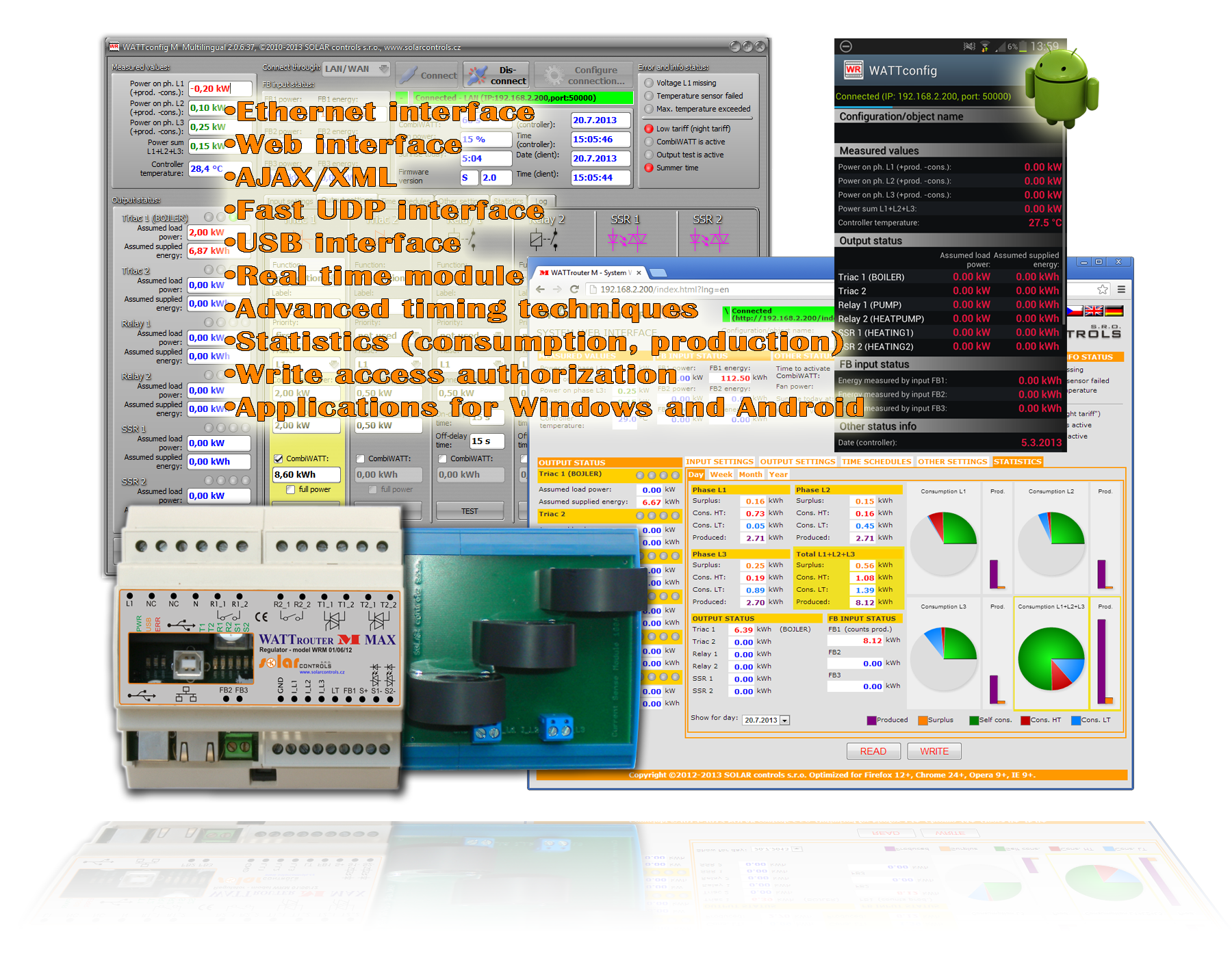

WATTrouter М Состоит из модуля измерения тока и самого контроллера.

Основные возможности WattRouter M:

  • Простая установка и настройка
  • Непревзойденное отношение цена / качество
  • Косвенное измерение трехфазного тока без разрыва проводов. Диапазон измерения тока для разных моделей — 3x20A, 3×40А переменного тока.
  • Автоматическое определение напряжения и определение направления перетока энергии.
  • Оценка количества передаваемой энергии на отдельных фазах с целью определения избытков генерируемой солнечным батареями энергии.
  • Регулирование на основе суммы по избыточной энергии на всех 3 фазах или на основе профицита в каждой фазе.
  • Управление до 6 выходами для питания нагрузки (2 встроенных симистора, 2 встроеных реле и 2 управляющих выхода для внешних твердотельных реле SSR) на основе установленных и настроенных приоритетов для различных нагрузок.
    • 2 симисторных выхода могут управлять резистивной (тепловой) нагрузкой: водонагревателями, инфракрасными обогревателями, полами с электроподогревом, подогревом бассейна, и т.д. Подходит для нагревателей с непосредственным контактов нагревательных проводов с водой.
    • 2 релейных выхода для любой техники с периодическим включением- подходит для двигателей фильтрации бассейна, кондиционеров, а также другие нагревательных приборов
    • 2 выхода для управления внешними твердотельными реле, которые могут коммутировать резистивную (тепловую) нагрузку аналогично симисторным выходам
    • Плавное регулирование использования избыточной энергии, производимой солнечными батареями по симисторным выходам и по выходам для твердотельных реле для управления резистивной нагрузкой. Регулирование соответствует европейским стандартам EN 61000-3-2 и EN 61000-3-3. Эта регулирование позволяет направлять в подключенную нагрузку ровно столько энергии, сколько имеется излишков энергии от солнечных батарей или ветроустановок, соединенных с сетью.
  • Переключение приборов с настраиваемыми приоритетами
  • Регулятор отсекает от сети до 98% избытков энергии от солнечных батарей
  • Очень короткий средний динамический отклик регулятора (около 1 с)
  • Дополнительная программа CombiWATT используется для коммутации нагрузок в комбинированном режиме, когда энергия берется как от СБ, так и от централизованной электросети (особенно подходит для нагрева воды, а также систем фильтрации бассейнов).
  • Входной сигнал для низкого тарифа (ночь / низкий тариф) для CombiWATT для объектов с многотарифными счетчиками.
  • 3 входа для подключения импульсных выходов внешних счетчиков энергии, которые могут измерять энергию на любом из выходов. Измеренные значения отображаются в интерфейссе WATTconfig М и также в веб-интерфейсе прибора.
  • Датчики измерения тока и регулятор выполнены в виде отдельных модулей для облегчения установки в существующую бытовую проводку.
  • Автономная работа устройства (компьютер используется только для настройки параметров и отображения счетчиков мощности/энергии)
  • Контроллер можно легко запрограммировать через USB или Ethernet интерфейс.
  • Программное обеспечение WATTconfig М предназначенно для MS Windows XP и выше; с его помощью можно удобно настраивать регулятор и следить за его работой как через USB, так и через Ethernet интерфейсы. Может работать под Linux с помощью эмулятора Wine (только через UDP связь). Также, есть программа для связи с контроллером для Android.
  • Встроенный веб-интерфейс на основе AJAX / XML позволяет настроить контроллер и следить за его работой при помощи обычного Интернет-браузера.
  • Онлайн мониторинг через Интернет (необходимо правильно настроить NAT).
  • Регулятор имеет встроенные часы и память с питанием от литиевой батарейки для расширенного управления выходами и функцией CombiWATT.
  • Улучшенные параметры оборудования (улучшенное охлаждение, низкий шум вентилятора).
  • Обновление прошивки (для зарегистрированных пользователей )

Окупаемость регулятора за счет возможности использования энергии на месте и предотвращения поставки энергии в сеть может быть всего несколько месяцев!
