Контроллеры заряда для солнечных батарей Steca Solar

Немецкая компания Steca Solar является одним из старейших мировых производителей электроники для фотоэлектрических систем энергоснабжения. Steca Solar предлагает следующее оборудование:

  • контроллеры заряда для фотоэлектрических батарей
  • инверторы для автономных солнечных систем электроснабжения
  • инверторы для солнечных систем электроснабжения, работающих параллельно с сетью централизованного электроснабжения
  • контроллеры для систем солнечного теплоснабжения (управление работой систем с солнечными коллекторами
  • зарядные устройства для заряда аккумуляторных батарей

Контроллеры заряда для солнечных батарей

Steca Solar выпускает несколько серий контроллеров — от простых до управляемых встроенным процессором. Все они имеют широтно-импульсную модуляцию тока заряда аккумуляторов. Продвинутые модели умеют вычислять степень заряженности аккумуляторной батареи (SOC — state of charge). Точность вычисления SOC позволяет значительно повысить эффективность использования аккумуляторных батарей и продлить срок их службы.

Большинство аккумуляторных батарей не должны разряжаться до SOC <30%. Важно не путать SOC c емкостью АБ. SOC не отражает остаточную емкость аккумуляторной батареи; кроме SOC на реальную емкость АБ влияет множество других факторов. Умножив SOC на номинальную емкость АБ, можно получить представление об оставшейся в АБ емкости, однако это значение не будет точно отражать остаточную емкость АБ вследствие влияния других, не учитываемых, параметров (например, степень «старения» АБ).

В настоящее время у нас в наличии есть следующие ШИМ контроллеры Steca SolarSolarSteca steca,контроллер солнечный,контроллер заряда

  • Steca PR1010-PR3030 на токи 10, 15, 20, 30 ампер. Наиболее продвинутые контроллеры с жидкокристаллическим дисплеем, алгоритмом работы по SOC, и очень низким уровнем электромагнитных помех вследствие гибридного шунтово-последовательного регулирования.  ШИМ контроллеры, которые реально считают степень заряженности аккумуляторов SOC
  • Steca Tarom — продвинутый контроллер с функциями удаленного доступа и передачи данных. Оптимален для систем телекоммуникации и сложных гибридных фотоэлектрических систем электроснабжения. Шунтовое PWM регулирование, имеет функцию работы по SOC. Возможно также их использование в системах с инверторами серии Steca PI, при этом система будет работать с учетом SOC даже несмотря на то, что инверторы подключаются напрямую к аккумуляторам.

Текущее наличие отражено в нашем Интернет-магазине. Все это оборудование имеет высокую надежность и обеспечивается нашей гарантией.

Steca Solar не теряет лидирующие позиции на рынке только благодаря разветвленной сети дилеров, которая была создана за многие годы работы компании. «Ваш Солнечный Дом» c 2006 до середины 2012 года активно продвигал продукцию Steca. Однако сложности c обеспечением гарантийных обязательств со стороны производителя, а также отсутствие обновления модельного ряда контроллеров склонили нас к решению об отказе от дальнейшего сотрудничества c Steca Solar. Все гарантийные обмены контроллеров и инверторов за 13 лет продаж оборудования были сделаны за счет компании «Ваш Солнечный Дом», производитель не компенсировал ни одной гарантийной замены. В настоящее время в России есть другой импортер оборудования Steca, который наверняка еще имеет иллюзии по работе c данным производителем, и постарается передать их своим потенциальным покупателем.

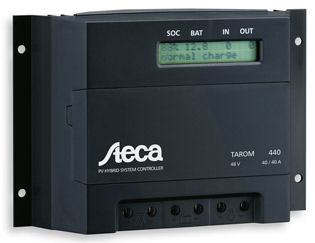

Контроллеры заряда для гибридных систем Steca Tarom

Контроллер заряда для солнечных батарей (СБ) Steca Tarom специально был разработан для работы в телекоммуникационных системах или в гибридных фотоэлектрических системах.

Многочисленные интеллектуальные функции позволяют настроить контроллер для конкретной фотоэлектрической системы. Tarom   значительно лучше других контроллеров вычислять степень заряженности аккумуляторной батареи (SOC — state of charge), что позволяет обеспечить оптимальные режимы работы АБ и увеличить срок ее службы. Steca Tarom — это лучший выбор для систем мощностью до 2400 Вт. Возможна работа при 3 напряжениях 12/24 и 48В (см. спецификации на конкретную модель контроллера Tarom).

Контроллеры заряда для гибридных систем Steca Tarom Контроллер имеет опции по подключению дополнительных устройств — температурного датчика, даталоггера, устройства удаленного доступа для контроля и мониторинга системы. Встроенный счетчик ампер-часов дает информацию по энергетическому балансу в фотоэлектрической системе.

На базе контроллеров Tarom и инверторов Steca PI можно строить масштабируемые гибридные системы автономного электроснабжения.

Особенности устройства

  • Гибридный контроллер
  • Определение SOC с использованием процессора Steca AtonIC
  • Широтно-импульсная шунтовая модуляция тока заряда
  • Регулирование напряжения АБ
  • Многостадийный заряд аккумуляторов
  • Ежемесячный режим уравнивающего заряда (maintenance charge)
  • Автоматическое подключение и отключение нагрузки в зависимости от степени заряженности АБ
  • Автоматическое определение напряжения (12 или 24В)
  • Температурная компенсация
  • Заземление положительного контакта (или) заземление отрицательного контакта на одном из терминалов
  • Встроенный даталоггер
  • Функция автоматического ночного света при использовании совместно с Steca PA 15
  • Встроенное самотестирование
  • Встроенный счетчик энергии

Электронная защита

  • Защита от перезаряда и переразряда АБ
  • Защита от неправильной полярности подключения СБ и нагрузки электронным предохранителем
  • Защита от неправильной полярности дополнительным плавким предохранителем внутри контроллера
  • Защита от короткого замыкания (КЗ) на входе (СБ) и в нагрузке
  • Защита от перегрева и перегрузки
  • Защита от перенапряжения на входе от фотоэлектрического модуля
  • Защита от молний варистором
  • Низкий уровень электромагнитных излучений
  • Защита от обрыва в цепи АБ
  • Предотвращение разряда АБ через СБ в ночное время
  • Защита от перенапряжения на аккумуляторе

Индикация
Жидкокристаллический дисплей для отображения рабочих параметров, индикации ошибок и самотестирования.

Программирование кнопками на контроллере, простое меню, ручное включение-выключение нагрузки.

Опции:

  • выносной датчик температуры
  • контакты для подключения сигнала тревоги/предупреждения
  • мониторинг системы через Steca CAB1 Tarcom

Контроллеры имеют все необходимые европейские сертификаты. Может использоваться в тропических условиях. Разработан и произведен в Германии, сертификаты производства ISO 9001 и ISO 14001

Характеристики контроллеров Steca Tarom

  235 245 440
Номинальное напряжение, В 12/24 12/24 48
Собственное потребление, мА 14
Макс. ток на входе, А 35 45 40
Макс. ток нагрузки, А 35 45 40
Максимальное напряжение холостого хода модуля 47 82
Напряжение форсированного заряда (2 часа), В 14,4/28,8 57,6
Напряжение подзаряда (float), В 13,7/27,4 54,8
Напряжение уравнительного заряда (деактивировано для герметичных АБ) 14,7/29,4 58,8
Точка повторного подключения нагрузки (SOC/В) >50% / 12.6 (25.2) >50% / 50.4
Точка защитного отключения при разряде (SOC/В) <30% / 11,1 (22,2) <30% / 44.4
Рабочая температура  -10°С…+60°С
Коммуникационный интерефейс RJ4
Размер терминалов (сечение проводов) 16 /25 мм2
Класс защиты IP32
Размеры, мм 187*128*49
Вес, г 550

Технические характеристики даны для 25°С

Купить контроллеры Steca Tarom в нашем Интернет-магазине

Аксессуары для Tarom и Power Tarom

Для реализации всех функций и возможностей, заложенных в контроллерах Tarom необходимы дополнительные устройства, перечисленные ниже.

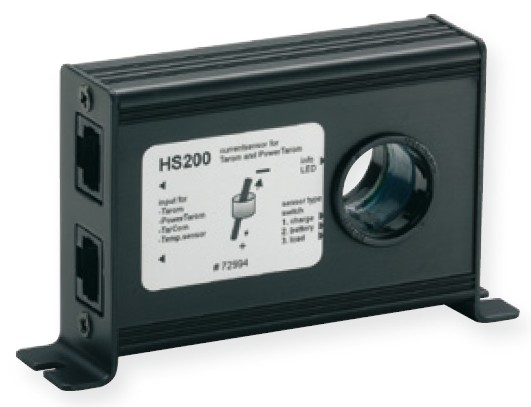

Шунт Steca PA HS200

Шунт Steca PA HS200 является интеллектуальным измерителем тока и экстремально низким собственным потреблением. Шунт необходим тогда, когда инвертор присоединен напрямую к аккумуляторам, и контроллеры Steca Tarom и Power Tarom не получают данные о разрядном токе аккумулятора. Он также необходим, если используется другой, кроме солнечных батарей, подключенных через Tarom, источник заряда аккумуляторов.

Шунт измерительный Особенностью данного шунта является измерение тока без разрыва цепи за счет использования датчика Холла. Измеренные данные передаются контроллеру Tarom по коммуникационному кабелю. К контроллеру можно подключать до 2 шунтовых измерителей тока, и можно выбрать, к какому току контроллера его нужно прибавлять — к току солнечного модуля, аккумуляторов или нагрузки. Разработан и произведен в Германии.

Особенности устройства

  • Автоматическое определение напряжения
  • Широкий диапазон измерений
  • Измерение тока без дополнительного сопротивления в цепи
  • Соединяется и хранит данные в даталоггере Steca PA Tarcom
  • Встроенный датчик Холла

Светодиодные индикаторы показывают состояние шунта. Значение измеренного тока отображается на дисплее контроллера Tarom.

Три режима работы: измерение тока аккумулятора, тока нагрузки и тока зарядного устройства (например, генератора)

Характеристики

Модель PA HS200
Рабочие характеристики
Напряжение в системе, В 10-65
Собственное потребление менее 9 мА
Точность измерений -20…+20А — ±1%
-200…+200А — ±3%
Условия эксплуатации
Температура -15…+50 ºC
Относительная влажность 75%
Размеры и конструкция
Диапазон тока в режиме «аккумулятор», А -200…+200
Диапазон тока в режиме «заряд», А 0…+200
Диапазон тока в режиме «нагрузка», А -200…0
Степень защиты IP22
Размеры, мм 100*60*25
Вес, г 120
Максимальный диаметр кабеля, мм 19



Устройство удаленного контроля Steca PA 15

Контроллеры Steca Tarom и Power Tarom посылают сигналы по кабелям питания, смодулированные на высокой частота (125 кГц, широта 300), которые могут быть получены устройством удаленного контроля PA15.

Эти сигналы содержат информацию о степени заряженности аккумуляторной батареи. Путем установки переключателей возможно выбрать 5 режимов работы устройства. Максимальный ток переключения может быть увеличен при помощи реле.

Особенности устройстваSteca PA15

  • получает информацию о SOC и о времени суток (день/ночь)
  • Управление нагрузки по приоритетам
  • Регулируемые уровни SOC
  • Соединяет до 9 солнечных батарей параллельно
  • Функция переключения пиков тока

Электронная защита

  • Выключает нагрузку если нет сигнала
  • Защита от неправильной полярности внутренним предохранителем
  • Защита от перегрева и перегрузки

Режимы работы

  • Управление параллельными солнечными генераторами
  • Если АБ полностью заряжена, излишки энергии перенаправляются на дополнительную нагрузку, например водяные насосы, нагреватели и т.п.
  • Автоматический старт и стоп дизельного или ветрогенератора
  • Включение фонарей после захода солнца
  • Акустический сигнал при переразряде АБ или перегреве
Модель PA 15
Рабочие характеристики
Напряжение питания, В 10,5-60
Собственное потребление менее 5 мА
Передача данных 300 бод
Частота модуляции 125 кГц для сигнала
450 кГц для носителя
Сторона выхода постоянного тока
Ток нагрузки, А 15; 10 при 40С; 100 — импульс
Безопасности
Защита от перегрузки и обратной полярности 15 А предохранителем
Условия эксплуатации
Температура -10…+50 ºC
Относительная влажность 75%
Размеры и конструкция
Терминалы (fine/single wire) 2,5/4мм2
Степень защиты IP22
Размеры, мм 98*87*34
Вес, г 110
