WATTrouter — максимально полное использование энергии от возобновляемых источников энергии на месте генерации

Сайт WATTrouter на русском — подробная информация и примеры использования.

В настоящее время подавляющее большинство счетчиков электроэнергии, применяемых в России, являются односторонними. Все односторонние счетчики не отличают потребление от отдачи излишков энергии в сеть, и считают отданную электроэнергию как потребленную. То есть если у вас есть соединенная с сетью солнечная батарея, и в дневное время у вас есть излишки энергии, то они перейдут в сеть, и счетчик эту энергию посчитает как потребленную.

Для того, чтобы избежать лишних платежей за электроэнергию при отдаче излишков энергии в сеть, необходимо отслеживать наличие излишков и затем или уменьшать выработку электроэнергии сетевыми фотоэлектрическими инверторами, или потреблять излишки на месте.

Второй вариант намного предпочтительнее, так как позволяет полностью использовать всю электроэнергию, вырабатываемую солнечными батареями.

Для того, чтобы максимально использовать энергию от солнечных батарей, ветроустановок или других возобновляемых источников энергии, и не отдавать излишки электроэнергии в сеть, создан специальный контроллер. WATTrouter является программируемым контроллером для оптимизации собственного потребления энергии, произведенной от фотоэлектрических или ветроэлектрических установок. Это интеллектуальная система управления потреблением и распределением энергии в доме. Он может управлять второстепенной нагрузкой в зависимости от направления передачи энергии после счетчика. Также, WATTrouter может ограничивать передачу энергии от солнечных батарей или ветрогенератора в сеть на определенном, заданном пользователем, уровне. Применение WattRouter позволяет максимально использовать на месте энергию, генерируемую работающими параллельно с сетью солнечными батареями, ветрогенераторами, микроГЭС и т.п.

Этим функции контроллера WATTrouter не ограничиваются. Он может вести статистику потребления энергии балластной нагрузкой, а также статистику потребления электроэнергии в вашем доме (как от сети, так и от солнечных батарей). WATTrouter имеет встроенный веб-сервер, что позволяет подключаться к нему удаленно и контролировать работу системы и потребления энергии.

Для более подробной информации о возможностях и способах использования см. Официальный сайт WattRouter на русском языке

WATTrouter можно заказать через наш Интернет-магазин.

Что может Wattrouter?

Контроллеры WATTRouter — это умные и надежные контроллеры, которые позволяют использовать всю энергию от ваших солнечных батарей или ветроэлектростанций вашей нагрузкой. В соединенных с сетью централизованного электроснабжения системах WattRouter предотвращает передачу излишков энергии в сеть. При помощи WattRouter становится возможным организовать эффективную аккумуляцию излишков энергии от солнечных батарей без использования дорогих аккумуляторных батарей.

Особенно полезно использовать WattRouter в системах, где передача в сеть не предусмотрена или запрещена. Большинство применяемых в России однофазных счетчиков считают отданную в сеть электроэнергию как потребленную, т. е. владельцам солнечных батарей приходится еще и платить за отданную в сеть электроэнергию. WattRouter может «умно» перераспределять излишки солнечной электроэнергии между 6 группами второстепенных нагрузок в вашем доме или на вашем производственном объекте.

WattRouter состоит из 2 функциональных частей: датчика тока и собственно контроллера. Датчик тока определяет направление и величину переменного тока, который идет через ваш счетчик. Если контроллер обнаруживает, что в данный момент есть излишки энергии, подключается второстепенная нагрузка. Можно программировать алгоритм работы и подключения этой нагрузки. Контроллер всегда будет стараться предотвратить передачу энергии в сеть. Также возможно держать потребление или генерацию на определенном заданном уровне.

Для того, чтобы иметь возможность полностью потреблять излишки электроэнергии от солнечных батарей и точно ограничивать передачу энергии в сеть на заданном или нулевом уровне, нужно подключить к контроллеру какую нибудь тепловую нагрузку — например, обогреватель, электрический бойлер или любую другую активную нагрузку, которую можно питать широтно-модулированным током. Кроме того, к WattRouter можно подключить периодически включаемую нагрузку — такую, как кондиционеры, насосы для воды, тепловые насосы и т.п., которые можно включать периодически когда есть излишки солнечной электроэнергии.

Модельный ряд

В настоящее время выпускаются следующие модификации контроллеров Wattrouter

  1. Wattrouter M SSR
  2. Wattrouter ECO
  3. WATTrouter Mx

Основные возможности WattRouter M:

  • Простая установка и настройка
  • Непревзойденное отношение цена / качество
  • Косвенное измерение трехфазного тока без разрыва проводов. Диапазон измерения тока для разных моделей — 3x20A, 3×40А переменного тока.
  • Автоматическое определение напряжения и определение направления перетока энергии.
  • Оценка количества передаваемой энергии на отдельных фазах с целью определения избытков генерируемой солнечным батареями энергии.
  • Регулирование на основе суммы по избыточной энергии на всех 3 фазах или на основе профицита в каждой фазе.
  • Управление до 6 выходами для питания нагрузки (2 встроенных симистора, 2 встроеных реле и 2 управляющих выхода для внешних твердотельных реле SSR) на основе установленных и настроенных приоритетов для различных нагрузок.
    • 2 симисторных выхода могут управлять резистивной (тепловой) нагрузкой: водонагревателями, инфракрасными обогревателями, полами с электроподогревом, подогревом бассейна, и т.д. Подходит для нагревателей с непосредственным контактов нагревательных проводов с водой.
    • 2 релейных выхода для любой техники с периодическим включением- подходит для двигателей фильтрации бассейна, кондиционеров, а также другие нагревательных приборов
    • 2 выхода для управления внешними твердотельными реле, которые могут коммутировать резистивную (тепловую) нагрузку аналогично симисторным выходам
    • Плавное регулирование использования избыточной энергии, производимой солнечными батареями по симисторным выходам и по выходам для твердотельных реле для управления резистивной нагрузкой. Регулирование соответствует европейским стандартам EN 61000-3-2 и EN 61000-3-3. Эта регулирование позволяет направлять в подключенную нагрузку ровно столько энергии, сколько имеется излишков энергии от солнечных батарей или ветроустановок, соединенных с сетью.
  • Переключение приборов с настраиваемыми приоритетами
  • Регулятор отсекает от сети до 98% избытков энергии от солнечных батарей
  • Очень короткий средний динамический отклик регулятора (около 1 с)
  • Дополнительная программа CombiWATT используется для коммутации нагрузок в комбинированном режиме, когда энергия берется как от СБ, так и от централизованной электросети (особенно подходит для нагрева воды, а также систем фильтрации бассейнов).
  • Входной сигнал для низкого тарифа (ночь / низкий тариф) для CombiWATT для объектов с многотарифными счетчиками.
  • 3 входа для подключения импульсных выходов внешних счетчиков энергии, которые могут измерять энергию на любом из выходов. Измеренные значения отображаются в интерфейссе WATTconfig М и также в веб-интерфейсе прибора.
  • Датчики измерения тока и регулятор выполнены в виде отдельных модулей для облегчения установки в существующую бытовую проводку.
  • Автономная работа устройства (компьютер используется только для настройки параметров и отображения счетчиков мощности/энергии)

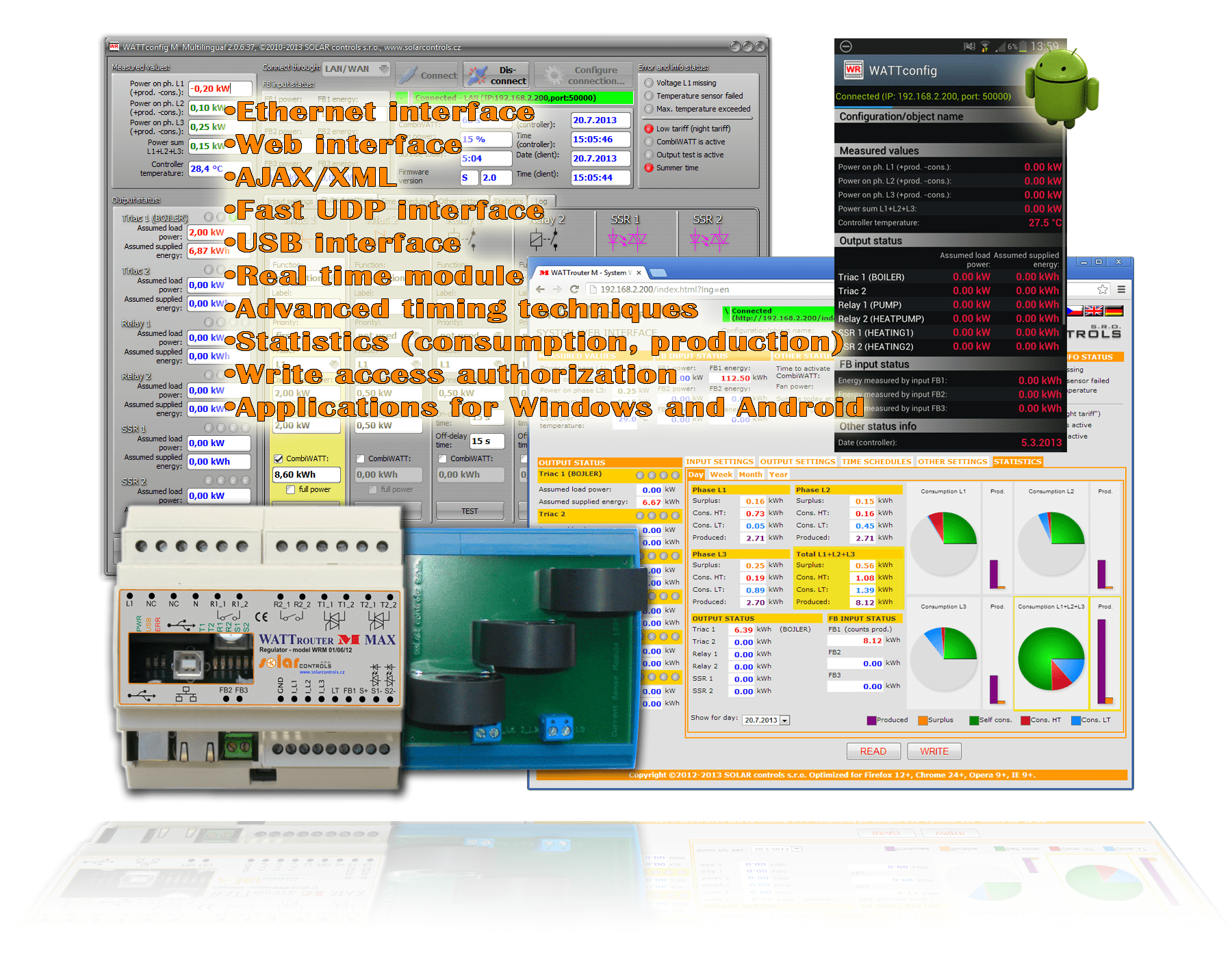

  • Контроллер можно легко запрограммировать через USB или Ethernet интерфейс.
  • Программное обеспечение WATTconfig М предназначенно для MS Windows XP и выше; с его помощью можно удобно настраивать регулятор и следить за его работой как через USB, так и через Ethernet интерфейсы. Может работать под Linux с помощью эмулятора Wine (только через UDP связь). Также, есть программа для связи с контроллером для Android.
  • Встроенный веб-интерфейс на основе AJAX / XML позволяет настроить контроллер и следить за его работой при помощи обычного Интернет-браузера.
  • Онлайн мониторинг через Интернет (необходимо правильно настроить NAT).
  • Регулятор имеет встроенные часы и память с питанием от литиевой батарейки для расширенного управления выходами и функцией CombiWATT.
  • Улучшенные параметры оборудования (улучшенное охлаждение, низкий шум вентилятора).
  • Обновление прошивки (для зарегистрированных пользователей )

Отличия Wattrouter ECO

WATTrouter ECO заменил старые модели WATTrouter CWx. Основанный на WATTrouter M, WATTrouter ECO имеет основные функции этого контроллера, но при этом имеет существенно меньшую цену. Из контроллера исключены внутренние силовые ключи (тиристоры и реле), количество каналов управления уменьшено до 4.

WATTrouter ECO абсолютно бесшумен, т.к. силовые симисторы в нем заменены на выходы для твердотельных реле (ТТР). ТТР могут иметь пассивное охлаждение радиаторами. Контроллер имеет 4 выхода для внешних ТТР. Это исключает шум от кулера и попадание пыли в контроллер. Не требуется ремонт контроллера при повреждении силовых ключей (это не редкость при коротком замыкании в нагрузке). Силовые ТТР могут быть подобраны по вашей нагрузке, тем самым обеспечивается гибкость построения системы потребления излишков энергии от солнечных батарей.

Окупаемость регулятора за счет возможности использования энергии на месте и предотвращения поставки энергии в сеть может быть всего несколько месяцев!
