Системы для монтажа солнечных модулей

При покупке солнечных модулей неизменно возникает вопрос о месте и способе их установки. В большинстве случаев фотоэлектрические модули устанавливаются на крышу. При этом модули не обязательно монтировать на крышу жилого дома, для этого подойдут крыши расположенных рядом гаражей и других хозяйственных построек. Также модули могут устанавливаться на землю, либо специальную опору.

Монтаж солнечных батарей выполняется на алюминиевой или стальной конструкция для солнечных панелей. Поддерживающая конструкция обеспечивает правильный угол наклона панелей, а также необходимую жесткость конструкции. Комбинация поддерживающей конструкции с солнечными модулями должна выдерживать порывы ветра и другие воздействия окружающей среды.

Имеется большое разнообразие конструкций — от самодельных до промышленно изготавливаемых для больших фотоэлектрических систем. Поддерживающая конструкция может быть изготовлена из металла или синтетического материала.

Установка на крышу позволяет экономить место на участке. Если нужно удобство обслуживания или если нужно разместить солнечную батарею в другом месте, то применяются специальные монтажные конструкции для установки на земле, на столбе, навесе и т.п.

Монтажные конструкции для солнечных модулей являются универсальным решением для частных и промышленных объектов. Они отличаются высоким качеством, длительным сроком эксплуатации и большим ресурсом прочности.

Специальная технология крепления элементов повышает эффективность и сокращает затраты времени на монтаж системы. Оптимально подобранная длина конструкций позволяет исключить обрезку направляющих.

Рифлёная поверхность реек и зажимов повышает трение и предотвращает скольжение элементов креплений. А особая форма реек обеспечивает равномерное распределение нагрузки. Все элементы каркасных систем изготовлены из высококачественных материалов и отвечают требованиям международных стандартов.

Варианты размещения панелей

На крыше или кровле	На земле или площадке
Монтаж возможен как на плоских, так и на наклонных крышах, выполненных из различных материалов. Кровельный способ крепления является самым распространённым вариантом установки солнечных панелей. Важно, чтобы кровля могла выдержать дополнительную нагрузку от конструкций.	Оптимальное расположение солнечных панелей должно обеспечивать максимальную генерацию энергии. При наземном монтаже панели устанавливаются на алюминиевый каркас, при этом предусмотрена возможность крепления под определённым углом, что способствует удобству обслуживания СЭС.

4 основных способа крепления солнечных модулей

Есть несколько типов поддерживающих конструкций в зависимости от того, где устанавливается фотоэлектрическая система.

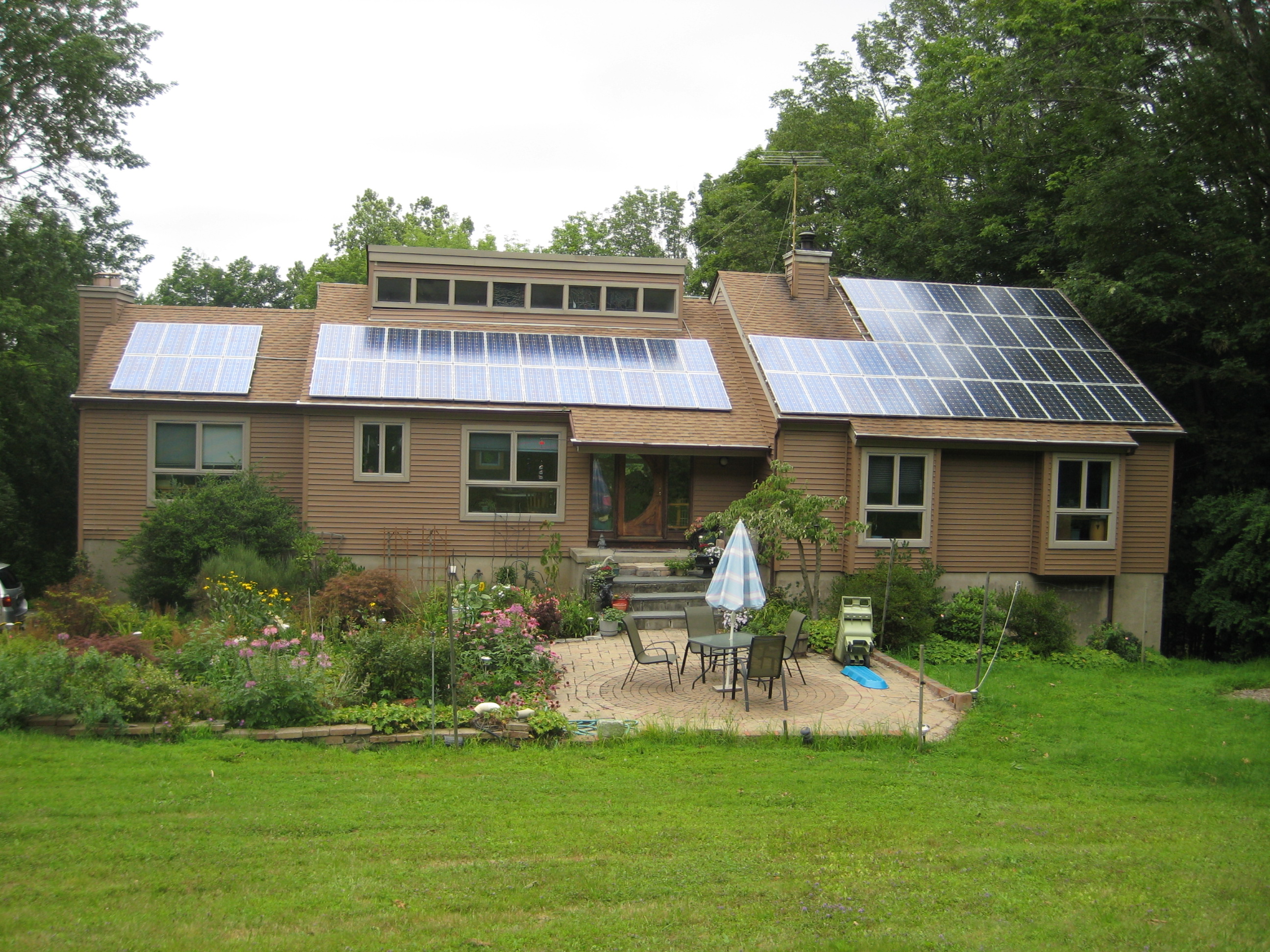

1. На крыше дома. Возможно крепление в одной плоскости с крышей или под определенным углом к ней.  Разновидность — системы крепления для плоских крыш.
   • На наклонной крыше. Данная система подходит для установки солнечных модулей на металлической, либо черепичной крыше. Самый дешевый комплект, регулировать угол наклона нельзя.
   • Комплект с регулируемым углом наклона. Варианты изменения угла наклона:  15-30° и 30-60°
2. На отдельном столбе с трекером или без. Каркасная система на опоре для 4, 6, 8, 10 модулей. Угол наклона системы регулируется вручную от 10° до 50°.

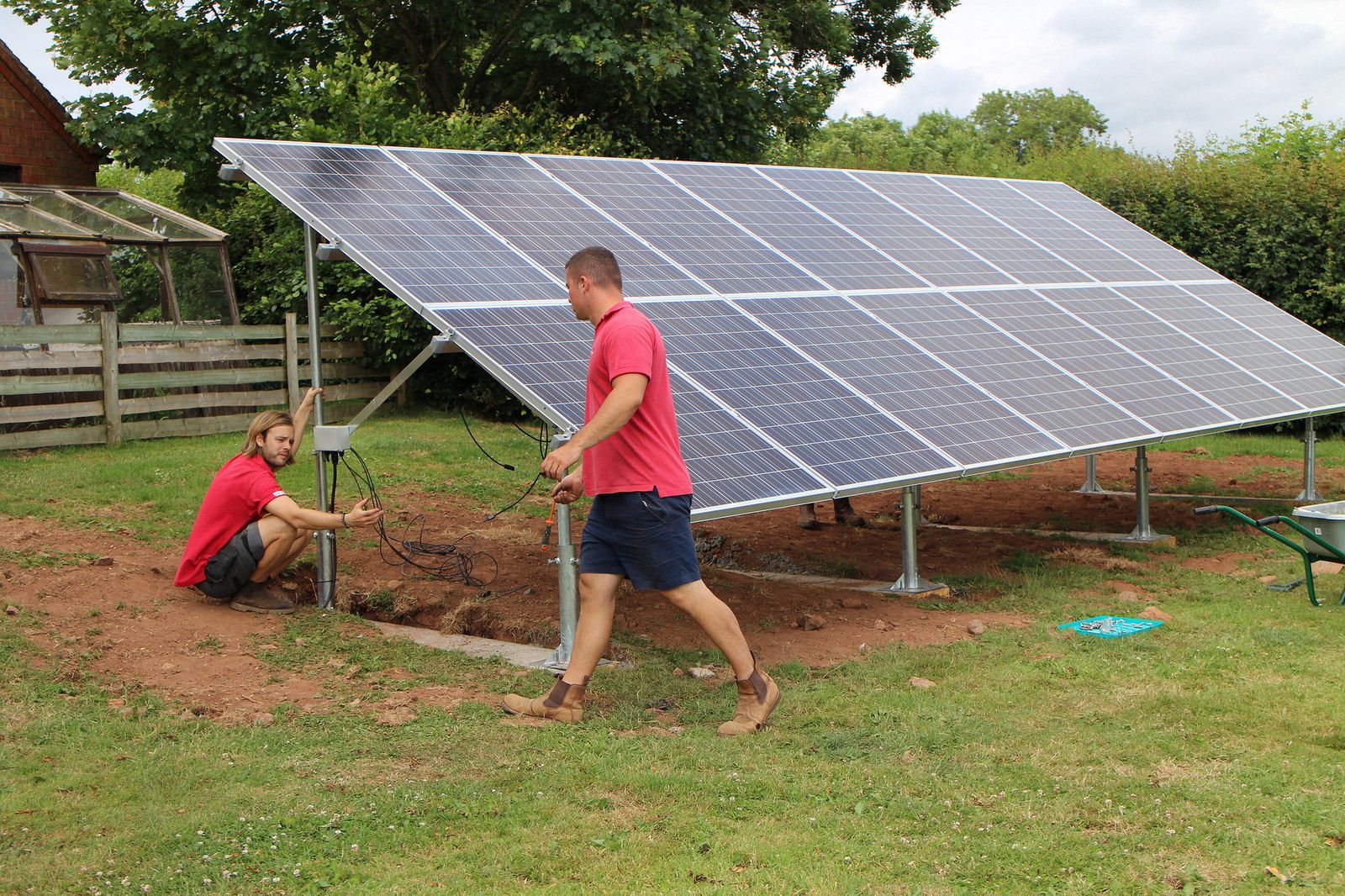

3. На наземных несущих конструкциях. Обычно такой способ используется в коммерческих солнечных электростанциях, но также может быть применен и на загородных участках. Каркасная система для монтажа фотоэлектрических модулей на земле или плоской крыше.
   При расположении рядами необходимо соблюдать минимальное расстояние между рядами, чтобы не солнечные панели не затенялись большую часть времени. По расчету расстояния между рядами у нас есть специальная статья «Расстояние между рядами солнечных модулей»
4. На фасаде здания. Тут тоже возможны интеграция в стены здания или крепление к стенам под определенным углом для того, чтобы повысить выработку. Соединенные с сетью системы также могут быть элементом конструкции здания (интегрированные солнечные системы). Для таких применений разрабатываются и изготавливаются специальные конструкции.
   Интеграция со зданием стала важным аспектом для соединенных с сетью солнечных фотоэлектрических систем. Для уменьшения стоимости системы интеграция в здание может иметь большое значение. Более того, интеграция в здание может быть отличным способом улучшить архитектуру здания и показать, что элементы конструкции здания также могут выполнять функцию генерации электричества.

Преимущества каркасных систем:

• Простота установки. Модули закрепляются на крыше при помощи специальных реек и зажимов. Это позволяет сэкономить время и усилия при монтаже.
• Длительный срок службы. Элементы каркасных систем изготовлены из высококачественного алюминиевого сплава 6005-T5 и нержавеющей стали SUS304 и соответствуют требованиям международных стандартов. Специальная технология соединения элементов обеспечивает прочность всей системы, срок службы которой составляет 25 лет.
• Универсальность. Система подходит к большинству каркасных солнечных модулей.
• Высокое качество. Строгий контроль всего процесса производства обеспечивает высокое качество и надежность каркасных систем.

Процесс установки карскасной системы на крыше состоит из нескольких этапов:

• Установка скоб или опор для крыши.
  Выбор скоб зависит от типа крыши (металлическая или черепичная).
• Установка реек на скобы/опоры. Особая форма реек обеспечивает равномерное распределение нагрузки. Рифлёная поверхность реек и специальных гаек повышает трение и предотвращает скольжение элементов креплений.
• Размещение модулей на рейках. Модули закрепляются с помощью специальных зажимов, что позволяет минимизировать затраты времени и сил при монтаже системы.

Системы крепления с помощью минирельсов

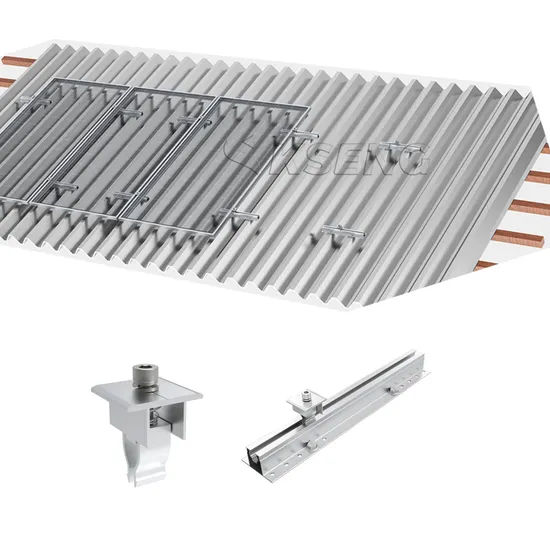

Для уменьшения стоимости крепежных конструкций производители разработали систему крепления, в которой рейлинги на всю длину заменены на минирейлинги (минирельсы), которые представляют собой крепежные элементы небольшой длины, в которые устанавливаются стандартные прижимы. Тем самым количество алюминия и, следовательно, стоимость комплекта существенно сокращается.

Следует учитывать, что такая система крепления имеет ограниченные области использования, а именно только на металлических крышах (из профлиста или гофрированного листа и некоторых видов металлочерепицы) и на ровных крышах с гибкой битумной черепицей.

Системы крепления для фальцевой кровли

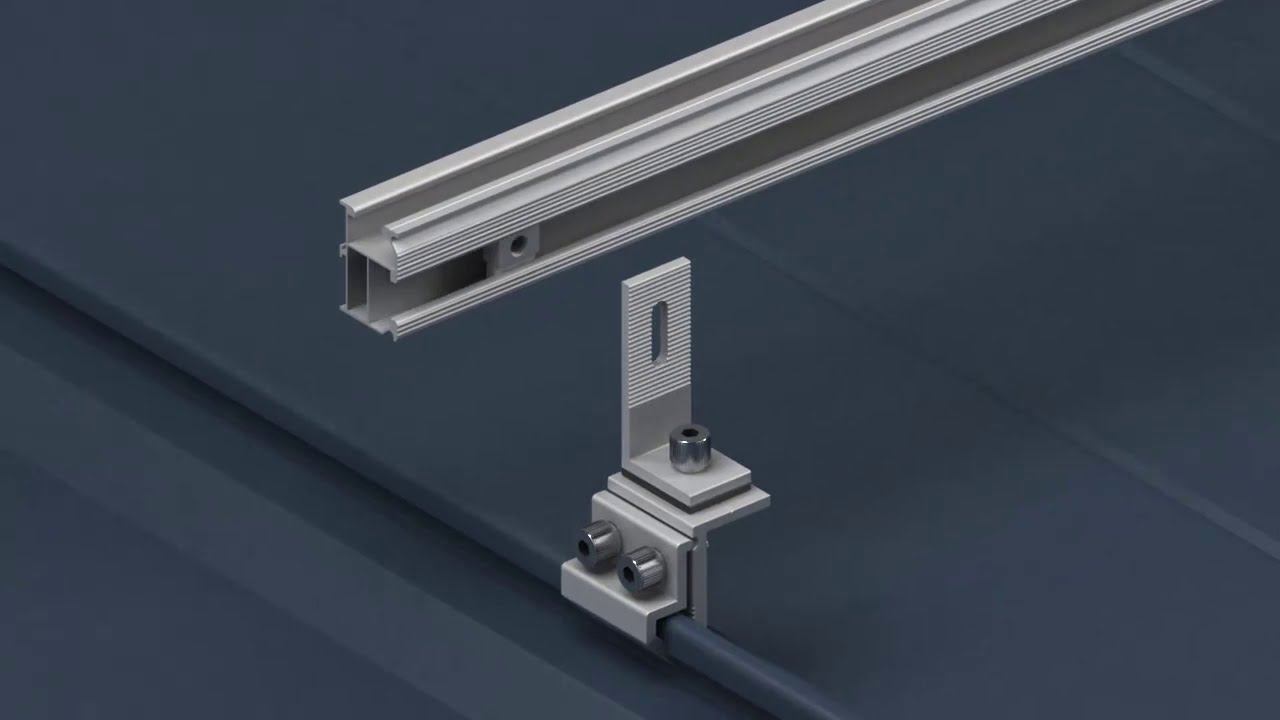

Еще один метод неинвазивного крепления — универсальный зажим крепления для солнечных батарей на фальцевую кровлю (Г-образный).   Это узкоспециализированное крепление для вновь становящейся популярной фальцевой кровли. Для такой крыши есть простое решение по установке солнечных батарей без лишних отверстий. Такой крепеж можно отнести к разряду неразрушающих – зажимая фальцованную часть листов крепление надежно фиксируется на крыше и пригодно для крепления монтажного уголка, к которому затем крепится остальная монтажная конструкция и солнечные панели.

Такие крепления тоже есть в нашем ассортименте

Системы крепления с помощью прижимов

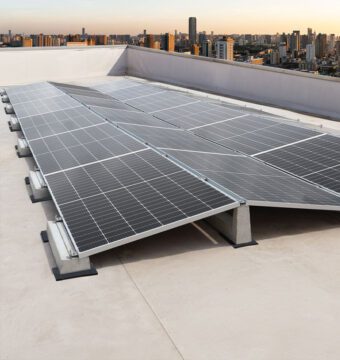

Очень часто крыша не позволяет делать отверстия, необходимые для установки несущих крепежных элементов монтажной конструкции. К таким крышам обычно относятся плоские кровли из ПВХ мембраны или битумного покрытия (рубероида, кровельного покрытия Технониколь и т.п.). Также, часто под финишным покрытием находится толстый слой утепления в виде минеральной ваты, а до жесткого каркаса здания может быть более полуметра, причем довольно трудно определить точное расположение элементов каркаса. В таких случая мы рекомендуем применять системы монтажа солнечных панелей с гравитационными прижимами в виде бетонных блоков, бетонных плит и т.п.

В этом случае монтаж получается неинвазивным и не повреждает кровельное покрытие.  Солнечные модули в этом случае рекомендуется устанавливать с ориентацией восток-запад, чтобы резко уменьшить воздействие ветровых нагрузок. При таком расположении ветер будет не поднимать, а наоборот, прижимать солнечные панели к крыше.

Вариантов конструкций с прижимами есть множество. Есть конструкции с чисто бетонными профилями, на которые кладутся ряды солнечных модулей. Есть системы для расположения модулей рядами. Выбор подходящей конструкции зависит от материала крыши, размера солнечных модулей, удобства монтажа, проектного расположения солнечных модулей, несущей способности крыши, ветровых нагрузок, региона их установки и тп. В России также нужно учитывать очистку от снега в зимнее время и вообще возможность удаления снега с крыши с солнечными модулями. Также, необходимо предусматривать проходы между рядами для очистки и обслуживания солнечной батареи.

Следует также учитывать, что при таком креплении солнечных модулей максимальный угол наклона обычно не превышает 15-20 градусов.

Системы крепления с приклеиванием к кровле

Некоторые поставщики монтажных систем разработали клеевое крепление для солнечных панелей, устанавливаемых на кровлю. По заявлению производителей, оно совместимо с фотомодулями всех типов, так как может «адаптироваться к любой панели». Главное преимущество такого решения заключается в том, что при его использовании в крыше не делаются отверстия, из-за которых могут случаться протечки.

Например, испанский производитель разработал систему с креплением рейлингов на двусторонний скотч.

Также, в Беларуси разработана система с безбалластным креплением солнечных панелей к плоской кровле. Примеры реализованных проектов можно посмотреть на сайте владельца технологии Heatec. Отличительной особенностью является отсутствие дополнительной массы для прижимов. Необходимы консультации с производителем по возможности приклеивания этих креплений к материалу крыши и ее несущей способности.

Системы монтажа солнечных батарей со слежением за Солнцем

Для увеличения выработки энергии солнечными батареями нужно следить за положением Солнца в течение дня. Солнечная батарея должна поворачиваться с востока на запад таким образом, чтобы угол падения солнечных лучей был как можно ближе к 90 градусам. Для этого нужно поворачивать солнечную батарею по 2 осям — восток-запад и по отношению к горизонтали. Есть трекеры с 2 осями слежения, но удорожание система за счет добавления еще одной оси слежения обычно не оправдывается увеличением выработки энергии. Обычно по оси восток-запад применяют автоматические трекере, а по вертикальной оси наклон меняют 2-4 раза в год вручную.

У нас можно заказать трекеры с такой конструкцией. Это трекеры нового поколения, в которых положение Солнца определяется не по световым датчикам, а по данным со спутников GPS.

Солнечные панели устанавливаются на бетонном основании и металлическом столбе.

Дополнительная информация по трекерам, порядке заказа и ценам — по запросу через форму заявки на главной странице нашего сайта, или по электронной почте в свободной форме.

Перейти в Интернет-магазин для выбора и покупки монтажной конструкции для солнечных батарей или комплектующих для нее.

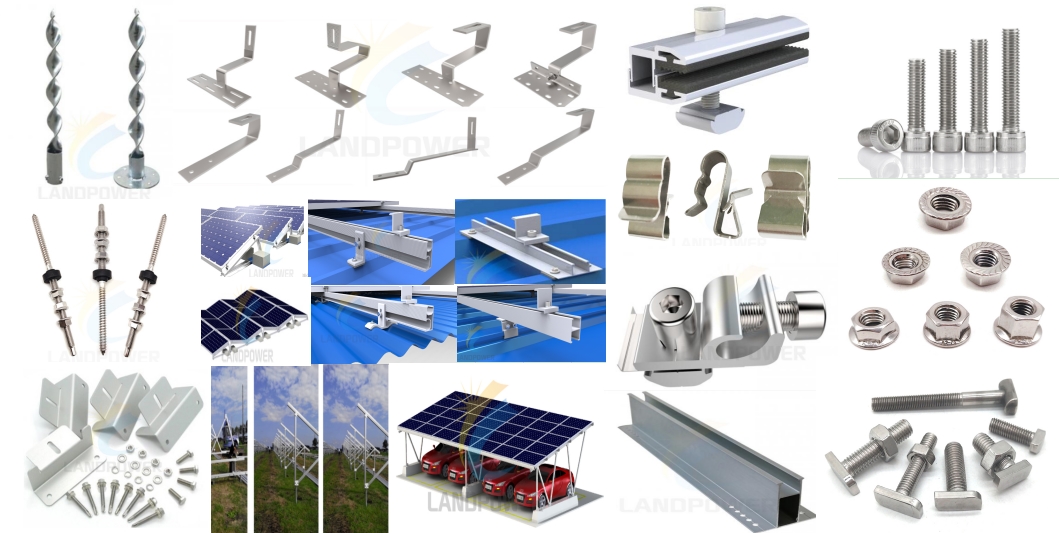

Особенности подбора крепежных элементов для солнечных панелей

Мы предлагаем различные конструкции, как китайского производства, так и российского.

При покупке систем различных производителей необходимо учитывать совместимость форм и размеров креплений. У различных производителей разные формы как рейлингов, так и крепежных элементов для них. Поэтому в подавляющем большинстве случаем рейлинги и крепеж должны быть одного производителя.

Также, обращайте внимание, анодированный профиль или нет. Анодированные элементы не подвержены коррозии и окислению, поэтому не меняют свой внешний вид с течением времени. Однако анодирование — дополнительный технологический этап производства, поэтому эти элементы дороже (примерно на 20%) по сравнению с неанодированными.

Российский производитель B2.Solar выпускает  в основном неанодированные элементы, поэтому стоимость комплектов этого производителя может быть существенно дешевле. Также рейлинги b2.solar немного меньше, чем у китайских производителей.
