Системы бесперебойного питания OutBack Power Systems (США) — обзор модельного ряда
Внимание! В связи с санкциями продукция Outback Power в РФ в настоящее время официально не поставляется. У нас есть в остатках модель инвертора на 1,3 кВт и панель управления MATE к нему. Также, в наличии датчики температуры RTS. См. подробнее по текущему наличию здесь
Outback Power выпускает весь ассортимент оборудования для создания системы автономного или резервного электроснабжения. Инверторы с зарядным устройством крайне надежны и эффективны. Системы готовы для работы с солнечными батареями и различными типами аккумуляторов, в том числе свинцово-кислотными и литий-железо-фосфатными.
Отличительной особенностью оборудования Outback является возможность унификации и масштабирования. Мощность может быть наращена до 30 кВт в однофазной или до 9 кВт в 3-х фазной системе. В систему могут быть включены контроллеры заряда для солнечных батарей FlexMax, монитор аккумуляторных батарей, системных контроллер MATE. Все они сообщаются между собой с помощью единого коммуникационного протокола через коммуникационное устройство HUB.
Инверторы Outback представляют собой устройство 3-в-1: инвертор, зарядное устройство, переключатель сеть-АБ. Эти инверторы могут использоваться в высоконадежных резервных и автономных системах электроснабжения. Выпускаются модели FX / VFX / VFXR, GFX / VGFX. Также, есть мощный инвертор Outback Radian.
Выпускаются модели FX / VFX / VFXR, GFX / VGFX. Также, есть мощный инвертор Radian. Обзор модельного ряда инверторов Outback см. в спойлерах ниже.
Цены, текущее наличие и заказ продукции Outback Power — в нашем Интернет-магазине.
Основные преимущества инверторов Outback Power
Исключительная износоустойчивость
Дизайн корпуса инверторов разработан для максимальной защиты от пыли, влаги, и насекомых. Инверторы могут работать практически при любых погодных условиях. Модели FX полностью герметичные, модели VFX имеют защищенные поролоновым фильтром вентиляционные отверстия.
Исключительное качество переменного тока 220 вольт
Напряжение переменного тока 220 вольт на выходе инвертора характеризует гладкая «чистая» синусоида в отличие от «34-52 шагового приближения» у инверторов предыдущего поколения, благодаря чему гармонические искажения составляют всего 2%.
Возможность параллельного соединения инверторов для наращивания мощности системы
Можно соединить до 10 одинаковых инверторов по одной фазе для наращивания мощности до 30 кВт. Также, можно объединить 3 инвертора в трехфазную систему. Для параллельной работы необходим коммутатор HUB4 или HUB10. Для 3-фазной системы потребуется настройка HUB (переустановка джампера).
2-кратные пусковые токи
Специально разработанный модуль контроля пускового тока позволяет стартовать электродвигатели большей мощности.
Высокотехнологичное зарядное устройство
Совершенный алгоритм процессора зарядного устройства позволяет быстрый заряд и существенно увеличивает срок службы аккумуляторных батарей.
Удобство в обслуживании
Инверторы имеют крайне простую внутреннюю конфигурацию, что позволяет быстрое обслуживание даже на объекте.
Отсутствие шума
Инвертор FX в закрытом герметичном корпусе не издает шума. Инвертор VFX имеет один вентилятор, включающийся только при необходимости охлаждения. Инверторы не имеют трансформаторного шума.
Объединение в сеть и масштабирование системы электроснабжения
Все компоненты систем OutBack могут быть соединены между собой во внутреннюю сеть для мониторинга и контроля функций при помощи пульта MATE.
Простота в установке и обращении
Системы OutBack могут работать в полностью автоматическом режиме после задания параметров. При отключении батарей не происходит сброса параметров.
Поддержка сети и генератора
Последние модели инверторов Outback GFX и GVFX могут добавлять энергию от аккумуляторов при недостаточной мощности генератора или сети для электроснабжения пиковой нагрузки.
Работа совместно с возобновляемыми источниками энергии
Последние модели инверторов Outback GFX и GVFX могут передавать излишки энергии постоянного тока (от солнечных батарей или ветроустановок) в сеть, тем самым уменьшая потребление энергии от сети.
Герметичные инверторы Outback FX
ББП OutBack FX имеет герметично-закрытый алюминиевый корпус, надежно защищающий электронные и силовые компоненты от пыли, влаги, коррозии и насекомых. Благодаря такой конструкции инвертор FX может работать в самых жестких условиях в диапазоне температур от -40 до +60 градусов Цельсия.
OutBack VFX является модификацией с открытым корпусом. Использование охлаждающего вентилятора позволяет достичь большей мощности. В комплект инвертора VFX входит съемный многоразовый воздушный фильтр.
Гладкая синусоида на выходе переменного тока в данных приборах гарантирует работу любой аппаратуры 220 В как от обычной сети. Данные инверторы могут быть использованы как в резервном, так и в буферном режимах.
Инвертор OutBack FX FX2012ET – комплексный источник бесперебойного питания, который включает в себя преобразователь постоянного тока в переменный с формой чистого синуса, электронное 4-стадийное зарядное устройство и трансферное реле переключения (байпас). Дополнительные инверторы OutBack FX могут быть подключены к системе в любой момент для параллельного наращивания мощности или для компоновки трехфазной системы. В одной системе может быть использовано до 10 инверторов OutBack FX для наращивания мощности до 23 кВт. Инвертор OutBack FX может также быть использован в сочетании с генератором в режиме автоматического или ручного запуска. Для этого необходимо дополнительное устройство управления генератором по сигналу Outback FX.
Инвертор OutBack FX может работать в самых жестких климатических условиях, будучи максимально адаптирован для использования в российском климате. Диапазон температур, при которых инвертор OutBack FX может быть использован: от -40 до +60 градусов Цельсия. Закрытый герметичный алюминиевый корпус, собранный из двух половинок по типу двигателя внутреннего сгорания, надежно защищает электронные и силовые компоненты от пыли, влаги, коррозии и насекомых, и обеспечивает бесшумную работу.
Для максимальной надежности эксплуатации все настройки инвертора сохраняются во внутренней памяти для исключения необходимости перепрограммирования после отключений или замены батарей. Для настройки параметров инвертора применяется системный контроллер MATE
Техническая спецификация и модификации инверторов OutBack FX и VFX серии –E (220 V~)
| Спецификация | FX2012ET | FX2024ET | FX2348ET | VFX2612E | VFX3024E | VFX3048E |
| Вход по DC | 12 В DC | 24 В DC | 48 В DC | 12 В DC | 24 В DC | 48 В DC |
| Номинальная мощность при 25С | 2000 ВА | 2000 ВА | 2300 ВA | 2600 ВА | 3000 ВА | 3000 ВА |
| Напряжение по АС / частота | 230 В / 50 Гц | |||||
| Выход по AC при 25С | 8,7 А АС | 8,7 А АС | 10,0 А АС | 11,3 А АС | 13,0 А АС | 13,0 А АС |
| Потребление нагрузка | ~20 Вт | ~20 Вт | ~23 Вт | ~20 Вт | ~20 Вт | ~23 Вт |
| без нагрузки | ~6 Вт | |||||
| КПД | 90% | 92% | 93% | 90% | 92% | 93% |
| Гармонические искажения норм. номинал | 2% | |||||
| мак. | 5% | |||||
| Диапазон напряжения по выходу АС | 2% | |||||
| Пиковая сила тока Пик | 28 А АС | 35 А АС | 35 А АС | 28 А АС | 35 А АС | 35 А АС |
| RMS | 20 А АС | 25 А АС | 25 А АС | 20 А АС | 25 А АС | 25 А АС |
| Макс. выходная мощность AC Пик | 4600 ВА | 5750 ВА | 5750 ВА | 4600 ВА | 5750 ВА | 5750 ВА |
| 5с | 4000 ВА | 4800 ВА | 4800 ВА | 4000 ВА | 4800 ВА | 4800 ВА |
| 30 мин | 2500 ВА | 3100 ВА | 3100 ВА | 3100 ВА | 3300 ВА | 3300 ВА |
| Макс. нагрузка по входу AC | 30 А | |||||
| Диапазон напряжения по входу AC | 160 — 300 В | |||||
| Диапазон частоты по входу AC | 44-56 Гц | |||||
| Диапазон напряжения по входу DC | 10,5-17,0 В | 21,0-34,0 В | 42,0-68,0 В | 10,5-17,0 В | 21,0-34,0 В | 42,0-68,0 В |
| Сила тока заряда батарей | 100 А DC | 55 А DC | 35 А DC | 120 А DC | 85 А DC | 42 А DC |
| Рекомендуемый автомат DC | ODBC-250 | ODBC-175 | ODBC-100 | ODBC-250 | ODBC-250 | ODBC-175 |
| Гарантия | 2 года | |||||
| Вес Инвертор | 28,4 кг | 27,7 кг | ||||
| С упаковкой | 30 кг | 29 кг | ||||
| Габариты Инвертор | 33 x 21 x 41 см | 30 x 21 x 41 см | ||||
| С упаковкой | 55 x 33 x 56 см | 55 x 33 x 56 cm | ||||
Инверторы с поддержкой сети Outback GFX
Инвертор OutBack GFX — надежный и качественный источник бесперебойного питания с интерактивной связью с сетью, сочетающий преобразователь чистого синуса, электронное 4-стадийное зарядное устройство и трансферное реле переключения. Инвертор OutBack GFX имеет герметично-закрытый алюминиевый корпус с внутренним рециркулирующим охлаждением. Дополнительные инверторы могут быть подключены к системе в любой момент для параллельного наращивания мощности (до 10 инверторов) или для компоновки трехфазной системы (до 9 инверторов). Инверторы GFX могут конфигурироваться в параллельную или 3-фазную систему при наличии коммутирующего устройства OutBack HUB и контроллера МАТЕ.
Инверторы серии GFX позволяют передавать излишки энергии от солнечных батарей, ветроустановки и других источников постоянного тока, подключенных к аккумуляторной батарее, в сеть (на вход инвертора). В то же самое время обеспечивается резервирование нагрузки, подключенной к выходу инвертора.
Инвертор GFX имеет функцию поддержки сети/генератора, которая бывает полезна при запуске мощных нагрузок при слабой сети или генераторе.
Имеет режимы работы:
- параллельно с сетью
- резервное электропитание
- автономное электропитани
Инвертор OutBack GFX может работать в самых жестких климатических условиях, будучи максимально адаптирован для использования в российском климате. Диапазон температур, при которых инвертор OutBack GFX может быть использован: от -40 до +60 градусов Цельсия. Закрытый герметичный алюминиевый корпус, собранный из двух половинок по типу двигателя внутреннего сгорания, надежно защищает электронные и силовые компоненты от пыли, влаги, коррозии и насекомых.
Для максимальной надежности эксплуатации все настройки инвертора сохраняются во внутренней памяти для исключения необходимости перепрограммирования после отключений или замены батарей.
Встроенное зарядное устройство имеет продвинутый алгоритм заряда, который позволяет продлить срок службы аккумуляторов. 4 стадии заряда — максимальным током, насыщение и поддержание, а также для АБ с жидким электролитом — стадия выравнивания.
Спецификации
| Герметичные инверторы | |||
| Параметр | GFX1312E | GFX1424E | GFX1448E |
| Номинальное напряжение постоянного тока | 12 В | 24 В | 48 В |
| Продолжительная мощность при 25° C (77° F) | 1300 ВА | 1400 ВА | 1400 ВА |
| Частота переменного тока | 230 В AC 50 Гц | ||
| Продолжительный выходной переменный ток RMS при 25° C (77° F) | 5.65 amps AC | 6.09 amps AC | 6.09 amps AC |
| Потребление без нагрузки | холостой ход ~ 18 Вт | ||
| поиск нагрузки ~ 6 Вт | |||
| Типичный КПД | 90% | 92% | 93% |
| Полные гармонические искажения | типичное значение: 2% | ||
| максимум: 5% | |||
| Регулирование выходного напряжения | ± 2% | ||
| Максимальный выходной ток | Пиковый (1 ms) 28 А AC | ||
| среднеквадратичный (100 мс) 20 А AC | |||
| Перегрузочная способность по переменному току | Пик (100 ms) 4600 ВА | ||
| 5 секунд 2900 ВА | |||
| 30 минут 1800 ВА | |||
| Максимальный входной переменный ток | 30 А AC | ||
| Диапазон входно напряжения переменного тока (регулируемый) | 140 — 280 В | ||
| Диапазон входной частоты | 45 — 55 Гц | ||
| Диапазон входного напряжения постоянного тока | 10.5 — 17.0 В DC | 21.0 — 34.0 В DC | 42.0 — 68.0 В DC |
| Продолжительный ток заряда | 70 А DC | 40 А DC | 20 А DC |
| Максимальный постоянный ток при номинальной мощности | 130 А DC | 70 А DC | 35 А DC |
| Гарантия | Стандартная производителя 2 года | ||
| Вес | Инвертор 22.5 кг | ||
| С упаковкой 25.56 кг | |||
| Размеры (высота x ширина x длина) | инвертор 33 x 21 x 41 см | ||
| упаковка 55 x 33 x 56 см | |||
Сертификация:
Сертификат СЕ Марк
Российский сертификат соответствия: № РОСС.US.АЯ46.В15404
Дополнительно: Спецификации (на английском)
Вентилируемые инверторы с увеличенной мощностью серии Outback VFX (R)
OutBack VFX является модификацией с открытым корпусом. Использование охлаждающего вентилятора позволяет достичь большей мощности. В комплект инвертора VFX входит съемный многоразовый воздушный фильтр.
Гладкая синусоида на выходе переменного тока в данных приборах гарантирует работу любой аппаратуры 220 В как от обычной сети. Данные инверторы могут быть использованы как в резервном, так и в буферном режимах.
Инвертор OutBack VFX 3048E-CE – комплексный источник бесперебойного питания, который включает в себя преобразователь постоянного тока в переменный с формой чистого синуса, электронное 4-стадийное зарядное устройство и трансферное реле переключения (байпас). Инвертор OutBack VFX является вентилируемой модификацией инвертора FX в котором для достижения большей мощности применяется принудительная вентиляция трансформаторов. Это позволяет достичь больших, по сравнению с закрытой моделью, мощностей – до 3,0 кВт. В комплект инвертора входит съемный многоразовый воздушный фильтр.
Возможно параллельное наращивание мощности до 30 кВт. Дополнительные инверторы OutBack VFX могут быть подключены к системе в любой момент для параллельного наращивания мощности или для компоновки трехфазной системы. В одной системе может быть использовано до 10 инверторов OutBack VFX для наращивания мощности до 30 кВт. Инвертор OutBack VFX может также быть использован в сочетании с генератором в режиме автоматического или ручного запуска.
Для максимальной надежности эксплуатации все настройки инвертора сохраняются во внутренней памяти для исключения необходимости перепрограммирования после отключений или замены батарей.
Инверторы серии GVFX отличаются тем, что позволяют передавать излишки энергии от солнечных батарей, ветроустановки и других источников постоянного тока, подключенных к аккумуляторной батарее, в сеть (на вход инвертора). В то же самое время обеспечивается резервирование нагрузки, подключенной к выходу инвертора.
Инвертор GFX имеет функцию поддержки сети/генератора, которая бывает полезна при запуске мощных нагрузок при слабой сети или генераторе.
Техническая спецификация и модификации инверторов OutBack серии E (220 V~)
| Спецификация | FX2012ET | FX2024ET | FX2348ET | VFX2612E | VFX3024E | VFX3048E |
| Вход по DC | 12 В DC | 24 В DC | 48 В DC | 12 В DC | 24 В DC | 48 В DC |
| Номинальная мощность при 25С | 2000 ВА | 2000 ВА | 2300 ВA | 2600 ВА | 3000 ВА | 3000 ВА |
| Напряжение по АС / частота | 230 В / 50 Гц | |||||
| Выход по AC при 25С | 8,7 А АС | 8,7 А АС | 10,0 А АС | 11,3 А АС | 13,0 А АС | 13,0 А АС |
| Потребление нагрузка | ~20 Вт | ~20 Вт | ~23 Вт | ~20 Вт | ~20 Вт | ~23 Вт |
| без нагрузки | ~6 Вт | |||||
| КПД | 90% | 92% | 93% | 90% | 92% | 93% |
| Гармонические искажения норм. номинал | 2% | |||||
| мак. | 5% | |||||
| Диапазон напряжения по выходу АС | 2% | |||||
| Пиковая сила тока Пик | 28 А АС | 35 А АС | 35 А АС | 28 А АС | 35 А АС | 35 А АС |
| RMS | 20 А АС | 25 А АС | 25 А АС | 20 А АС | 25 А АС | 25 А АС |
| Макс. выходная мощность AC Пик | 4600 ВА | 5750 ВА | 5750 ВА | 4600 ВА | 5750 ВА | 5750 ВА |
| 5с | 4000 ВА | 4800 ВА | 4800 ВА | 4000 ВА | 4800 ВА | 4800 ВА |
| 30 мин | 2500 ВА | 3100 ВА | 3100 ВА | 3100 ВА | 3300 ВА | 3300 ВА |
| Макс. нагрузка по входу AC | 30 А | |||||
| Диапазон напряжения по входу AC | 160 — 300 В | |||||
| Диапазон частоты по входу AC | 44-56 Гц | |||||
| Диапазон напряжения по входу DC | 10,5-17,0 В | 21,0-34,0 В | 42,0-68,0 В | 10,5-17,0 В | 21,0-34,0 В | 42,0-68,0 В |
| Сила тока заряда батарей | 100 А DC | 55 А DC | 35 А DC | 120 А DC | 85 А DC | 42 А DC |
| Рекомендуемый автомат DC | ODBC-250 | ODBC-175 | ODBC-100 | ODBC-250 | ODBC-250 | ODBC-175 |
| Гарантия | 2 года | |||||
| Вес Инвертор | 28,4 кг | 27,7 кг | ||||
| С упаковкой | 30 кг | 29 кг | ||||
| Габариты Инвертор | 33 x 21 x 41 см | 30 x 21 x 41 см | ||||
| С упаковкой | 55 x 33 x 56 см | 55 x 33 x 56 cm | ||||
Внешний вид и аксессуары (фото и ссылки на товары)
| Серия OutBack FX
2.0-2.3 кВт, 12/24/48 VDC, чистый синус, в герметичном алюминиевом корпусе |
Серия OutBack VFX
|
| Контроллер OutBack FlexMax (MPPT)
Экстремальный регулятор (MPPT) |
Система 250
Оснащение для 1 инвертора с автоматами защиты в фирменных монтажных боксах |
| Система 500
Оснащение для 2 инверторов (до 6.0 кВт) с автоматами защиты в фирменных монтажных боксах |
Система 1000
|

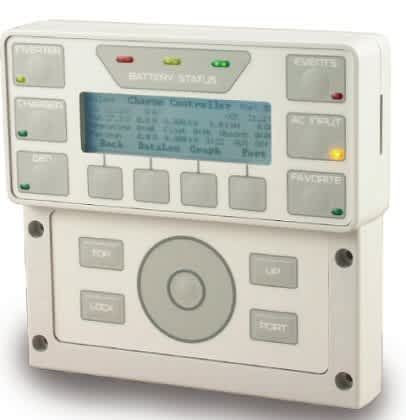

Контроллер MATE3 Контроллер функций системы в отдельном корпусе (подходит для всех моделей инверторов) |
Контроллер MATE2 Контроллер функций системы встраиваемый на панель (снят с производства, подходит для инверторов предыдущих готов выпуска) |
| Процессор для мониторинга состояния АКБ FlexNet DC Подключается к системе для отображения на дисплее МАТЕ реального состояния заряда АКБ. Может работать в гибридной системе |
Датчик температуры батарей Датчик температуры батарей |
| Соединительный хаб Хаб-контроллер для соединения нескольких инверторов и контроллеров для параллельного наращивания мощности и возможностей системы. Существуют хабы на 4 и на 10 входов |
Прерыватель-автомат DC Прерыватель-автомат на большую силу постоянного тока |
Купить эти инверторы и аксессуары к ним вы можете в нашем Интернет-магазине — ссылка с фильтром инверторов Outback Power
