Солнечный коллектор для нагрева воды «ЯSolar»

Поделиться ссылкой на статью

Обновлено 20 декабря, 2019

Плоский солнечный коллектор ЯSolar

Назначение
Солнечные коллекторы ЯSolar являются основным элементом систем солнечного теплоснабжения или бытовых солнечных водонагревателей и в их составе используются для обеспечения горячей водой жилых зданий, промышленных, сельскохозяйственных и коммунально-бытовых объектов. Их можно использовать для нагрева не только воды, но и других жидких теплоносителей, совместимых с материалом его поглощающей панели и применяемых в системах отопления, кондиционирования, хладоснабжения и промышленных технологических процессах. При работе в составе систем солнечного теплоснабжения коллекторы ЯSolar не требуют постоянного наблюдения и регулярного обслуживания за исключением периодических внешних осмотров для контроля герметичности соединений один раз в год и периодической промывки остекления по мере его загрязнения для сохранения его светопропускания.

нажмите для увеличения - Коллектор ЯSolar

Принцип работы
Плоский солнечный коллектор ЯSolar представляет собой специальный теплообменник, преобразующий энергию солнечного излучения в тепловую энергию и передающий её теплоносителю — жидкости, движущейся внутри каналов поглощающей панели (абсорбера) коллектора.
Поглощающая панель солнечного коллектора ЯSolar выполнена из расположенных параллельно в одной плоскости десяти алюминиевых профилей в виде труб с плоскими рёбрами. Облучаемая солнечным излучением поверхность ребер имеет специальное оптическое многослойное селективное покрытие, которое снижает тепловые потери коллектора и увеличивает его теплопроизводительность на 25-30%.
Солнечный коллектор ЯSolar разработан с применением современных материалов и технологий. По своим характеристикам он соответствует уровню лучших зарубежных аналогов.

Особенности и преимущества

  • Главной особенностью солнечного коллектора Яsolar является многослойное селективное покрытие TiNOX. Выполняется методом магнетронного напыления в вакуумной камере на медный лист. Поглощающий слой солнечного коллектора ЯSolar, в отличие от «псевдо селективных» покрытий других производителей, обладает высокой степенью улавливания как видимых солнечных лучей, так и рассеянной солнечной радиации в облачную погоду. Из-за низкого коэффициента черноты обратное излучение тепла в инфракрасном спектре минимально (3-5%).
  • Паяные соединении поглощающего слоя и коллекторных трубок по половине поверхности трубок. За счет этого улучшается теплопередача и возрастает теплосъем энергии с поверхности абсорбера. В отличие от ультра звуковой.
  • Уникальная теплоизоляция. Эффективная двойная теплоизоляция с низким влагопоглощением: теплопроводность на 20%, гигроскопичность на 80% меньше, чем у минваты. Применяются различные структуры: мягкая высокотемпературная у абсорбера и в корпусе, пружинистая в основном пространстве. Общая толщина теплоизоляции 60мм
  • Возможность замены стекла в случае повреждения.

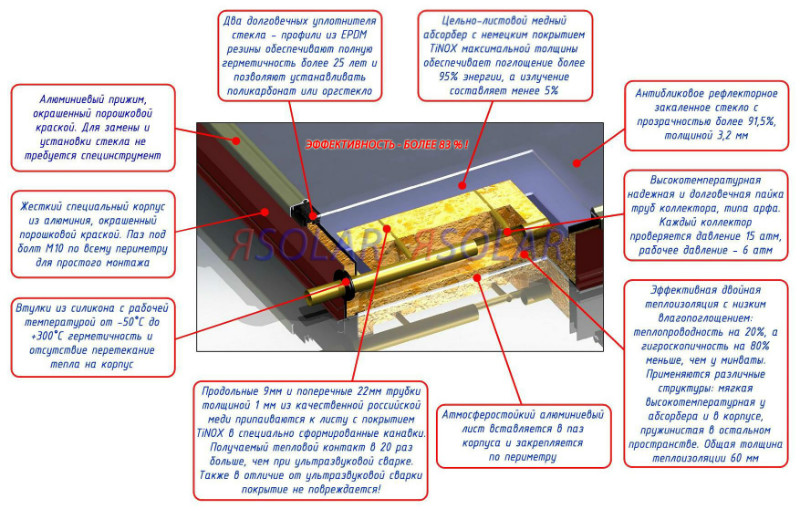

isolar ef

Технические характеристики Значение
Габаритные размеры, мм 2065х1073х105
Расстояние между патрубками, мм 1880
Апертура, мм 2 2
Вес (сухой), не более, кг 34
Объем каналов панели, л 1,4
Рабочее давление, МПа 0,7

Селективное покрытие

  • коэффициент поглощения
  • степень черноты
α=0,92…0,95
ε=0,05…0,10
Присоединительные размеры 4 патрубка D22мм
Резиновые изделия Двойной уплотнитель стекла из EPDM резины,
Уплотнитель патрубков — втулка из силикона
Материал поглощающей панели Медный лист TiNOX, медные трубки
Прозрачная изоляция Специальное стекло 3,2 мм, прозрач. более 92%
Теплоизоляция Двойной инновационный мат 60 мм
Корпус коллектора Профиль алюминиевый, эмаль порошковая
