Солнечные контроллеры SRNE: линейка MPPT и PWM различного назначения

MPPT контроллеры SRNE

Контроллеры со слежением за максимальной мощностью солнечной батареи наиболее востребованы сейчас на рынке. SRNE выпускает надёжные и высокоэффективные MPPT контроллеры

SRNE выпускает следующие серии MPPT контроллеров:

1. SR-ML 24xx
2. SR-MT
3. SR-ML 48xx

Для солнечных контроллеров серии ML есть выносная панель индикации и управления RM-5. Для контроллеров серии MT есть панели RM-1 (управление кнопками) и RM-3 (управление сенсорными кнопками).

Основные параметры и особенности MPPT контроллеров SRNE приведены в таблице ниже:

Модель	Напряжение, В	Ток, А	Макс. напряжение от СБ, В	Дисплей	Контроль нагрузки	Таймер нагрузки	Примечание
SR-ML24xx	12/24	20/30/40	100			1	выносной дисплей RM-5, bluetooth адаптер BT-1
SR-MT2410	12/24	10	150			1	выносной дисплей RM-1 или RM-3
SR-ML48xx	12/24/36/48	40/50/60	100			1	выносной дисплей RM-5, bluetooth адаптер BT-1
SR-MC24xx	12/24	20/30/40/50					выносной дисплей RM-6, bluetooth адаптер BT-2
SR-DM	12/24	5/10/15	60			2	для солнечных фонарей, с Li аккумуляторами
SR-MPL			60			3	для солнечных фонарей, c управляемым дистанционно диммером
SR-MES	12/24		60			2	для солнечных фонарей

Все контроллеры серии ML  могут подключаться через bluetooth модуль BT-1 к смартфону. Программное обеспечение для смартфона бесплатное и может быть скачано с сайта производителя.

В 2019 году появилась серия MPPT контроллеров  SR-MC, они отличаются отсутствием встроенного ЖК дисплея. Дополнительно к ним можно приобрести выносной дисплей RM-6.

Подробные характеристики, цены и заказ MPPT контроллеров SRNE — в нашем Интернет-магазине

ШИМ контроллеры SRNE

ШИМ контроллеры SRNE отличаются низкой ценой. Основная модель серии SR-HP  имеет встроенный ЖК дисплей, на котором отображаются основные параметры солнечного контроллера. С его помощью также можно делать настройки контроллера.

SRNE выпускает следующие серии ШИМ контроллеров для «домашних» систем:

1. SR-HP
2. SR-HM

Контроллеры SR-HP с током заряда 30А и более имеют возможность выбора типа батареи: Lithium/Gel/AGM/Flooded (литиевые/гелевые/AGM/с жидким электролитом).

USB выход в контроллерах SR-HP имеет 5В и 1А. Для мощных моделей с током более 40А такой выход по умолчанию не устанавливается.

Модель SR-HM предназначена для установки в щит управления. Индекс после названия говорит о дополнительных возможностях или особенностях контроллера. Рисунок ниже объясняет эти отличия.

Модели с USB имеют 2 выхода с током до 1,2А.

Все ШИМ контроллеры SRNE имеют защиты

• от перезаряда аккумулятора
• от переразряда аккумулятора
• от короткого замыкания в нагрузке
• от неправильной полярности подключения солнечной батареи

Основные параметры и особенности ШИМ контроллеров SRNE приведены в таблице ниже:

Модель	Напряжение, В	Ток, А	Макс. напряжение от СБ, В	Дисплей	Контроль нагрузки	Таймер нагрузки	Примечание
SR-HP	12/24	10/20/30/ 40/50/60	55			1	1 USB 5V1A выход для моделей 10-40А
SR-SL	12/24					1	герметичный IP68
SR-HM	12/24	10/20	55			1	встраиваемый, 2 USB выхода 5V1.2A
SR-DH	12/24	10/20	55				алюминиевый герметичный корпус IP68, с LED драйвером
SR-DHK	12/24	10/15	55				герметичный IP68
SR-DL	12/24	10/15	55				3 уровня диммирования

Контроллеры серии HP по умолчанию не могут подключаться через bluetooth модуль к смартфону. Однако, возможен заказ модификации таких контроллеров с индексом B на конце (например, SR-HP24xxB). Программное обеспечение для смартфона бесплатное и может быть скачано с сайта производителя.

Подробные характеристики, цены и заказ ШИМ контроллеров SRNE — в нашем Интернет-магазине

Контроллеры для солнечных фонарей

SRNE является лидером среди китайских производителе контроллеров для светодиодных фонарей с питанием от солнечных батарей. Контроллеры для фонарей отличаются наличием встроенного в них токового драйвера для светодиодов. Как известно, для надежной и долгой работы светодиодов их нужно питать определенным, желательно неизменным по величине, током. Контроллеры SRNE решают такую задачу. Все имеют класс защиты IP68.

SRNE выпускает следующие серии контроллеров для солнечных фонарей:

1. SR-DH (PWM)
2. SR-DH-Li (PWM)
3. SR-DHK (PWM)
4. SR-SES (PWM)
5. SR-MES (MPPT)
6. SR-SL (PWM)
7. SR-DL ( (PWM, 3 уровня диммирования для различных периодов суток, от 0 до 100%)
8. SR-DM (MPPT)
9. SR-MPL (MPPT)

Сводная таблица возможностей контроллеров SRNE для светодиодных фонарей

№	Параметр	Модель SR-
1	Для свинцово-кислотных аккумуляторов	DH, SL, DM, MPL
2	Для литиевых аккумуляторов	DH-Li, SL, DM, SES, MES
3	Может управляться дистанционно при помощи SR-CU-ALL	DH, DH-Li, SES, MES
4	MPPT (ТММ)	DM, MPL, MES
5	PWM (ШИМ)	DH, DHK, SL, SES, DL
6	Датчик движения	SES, MES
7	Драйвер светодиодного фонаря	DH, DH-Li, DHK, SES, MES, DM

Обычно солнечные контроллеры для фонарей имеют встроенные 1 или 2 таймера включения нагрузки. Первый таймер включает освещение после захода Солнца на определенное время. Второй таймер может включать освещение перед рассветом.

Более того, есть контроллеры, которые имеют встроенные датчики движения и могут следить за наличием людей в зоне своего действия. Эта функция может существенно сократить потребление энергии светодиодными фонарями, потому что при отсутствии движения лампы светятся примерно на 1/3 номинальной мощности. На полную мощность фонарь включается только при обнаружении человека или крупного животного в зоне действия датчика движения.

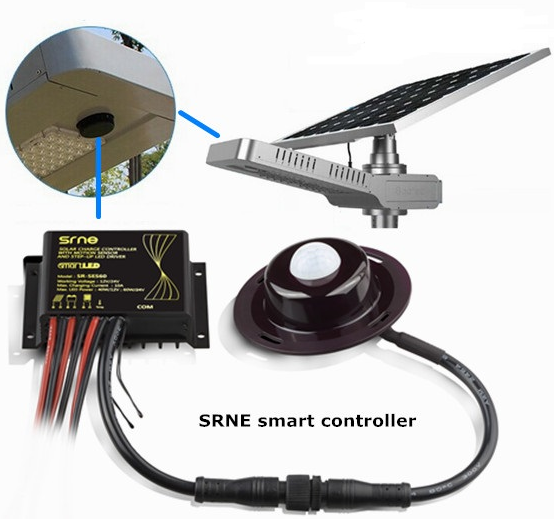

Например, контроллер SR-SES60 может комплектоваться инфракрасным (IR) или ультразвуковым датчиком движения (опция).

Для программирования контроллеров применяется пульт управления SR-CU-ALL. Передача сигнала по инфракрасному каналу. Подходит для всех контроллеров SRNE для солнечных фонарей.

Подробные характеристики контроллеров приведены на страницах с описаниями конкретных моделей в нашем Интернет-магазине. Там же цена и заказ.

Для оптовых и постоянных покупателей, а также для перепродавцов — скидки (по запросу).

Гарантия производителя

На различные модели контроллеров производитель дает различные сроки гарантии. Связано это с качеством применяемых в контроллерах комплектующих. В контроллерах c гарантией 1 год применены китайские электронные компоненты. В контроллерах со сроками гарантии 2-3 года — более дорогие импортные (американские и европейские) комплектующие.

Гарантия продавца на все контроллеры не зависит от гарантии производителя и составляет, по российским законам, один год.

Сводная таблица гарантийного срока производителя

№	Модельный ряд	Гарантия производителя, лет
1	SR-HM, SR-LM, SR-HP	1
2	SR-ML, SR-MT	3
3	SR-LG	3
4	SR-RM	2
5	все модели для солнечных фонарей	3
6	SR-CU-ALL	1
