Резервные и автономные системы бесперебойного электроснабжения с солнечными батареями предприятий и организаций

На этой странице приведена информация по некоторым (далеко не всем!) спроектированным нашей компанией системам автономного и резервного электроснабжения с применением солнечных батарей и ветроустановок. Все объекты смонтированы нами или нашими партнерами в регионах.

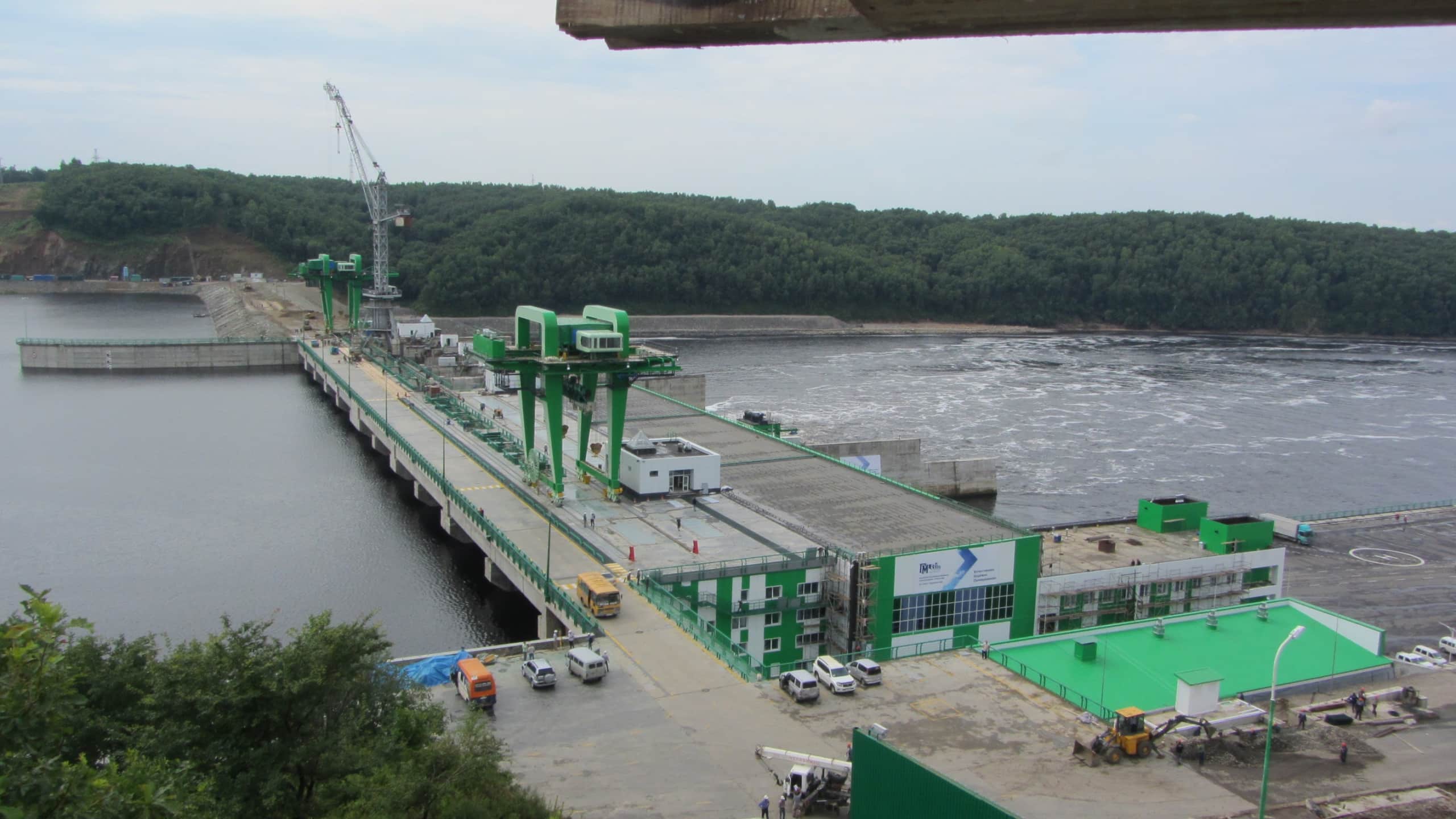

Солнечная батарея на нижне-Бурейской ГЭС

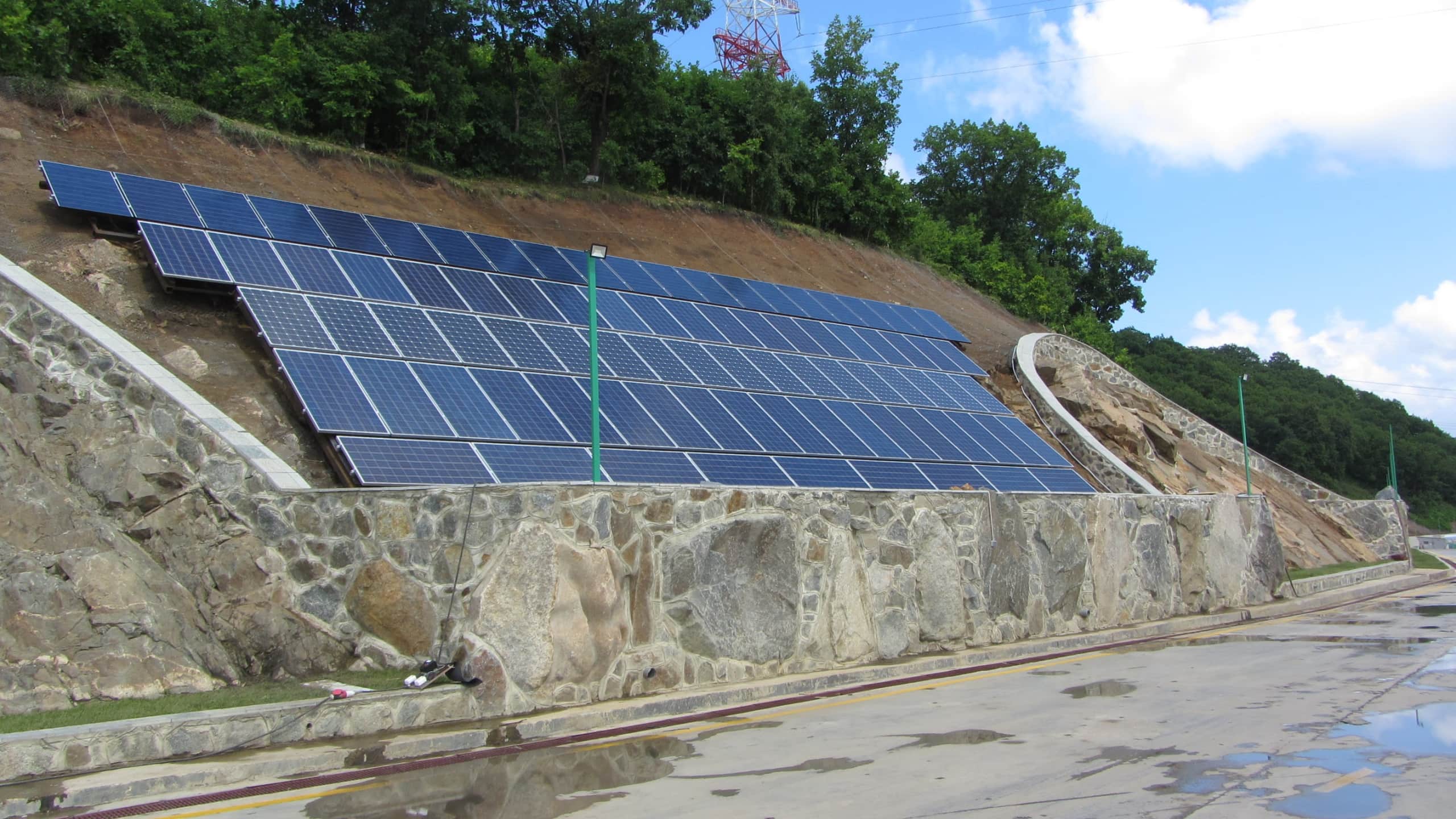

В рамках первого этапа проекта по строительству солнечной электростанции, соединенной с сетью, в 2017 году поставлено и установлено оборудование для солнечной электростанции мощностью 25 кВт. Электростанция в тестовом автономном режиме питает осветительное оборудование на территории ГЭС. На 2 этапе планируется установка пилотной солнечной электростанции мощностью до 100 кВт, соединенной с сетью.

Тип системы: Солнечная электростанция
Расположение: Амурская область, река Бурея
Дата установки: 2017
Общая оценка: Отлично.
Потребители: Солнечные батареи питают фонари на набережной ГЭС.

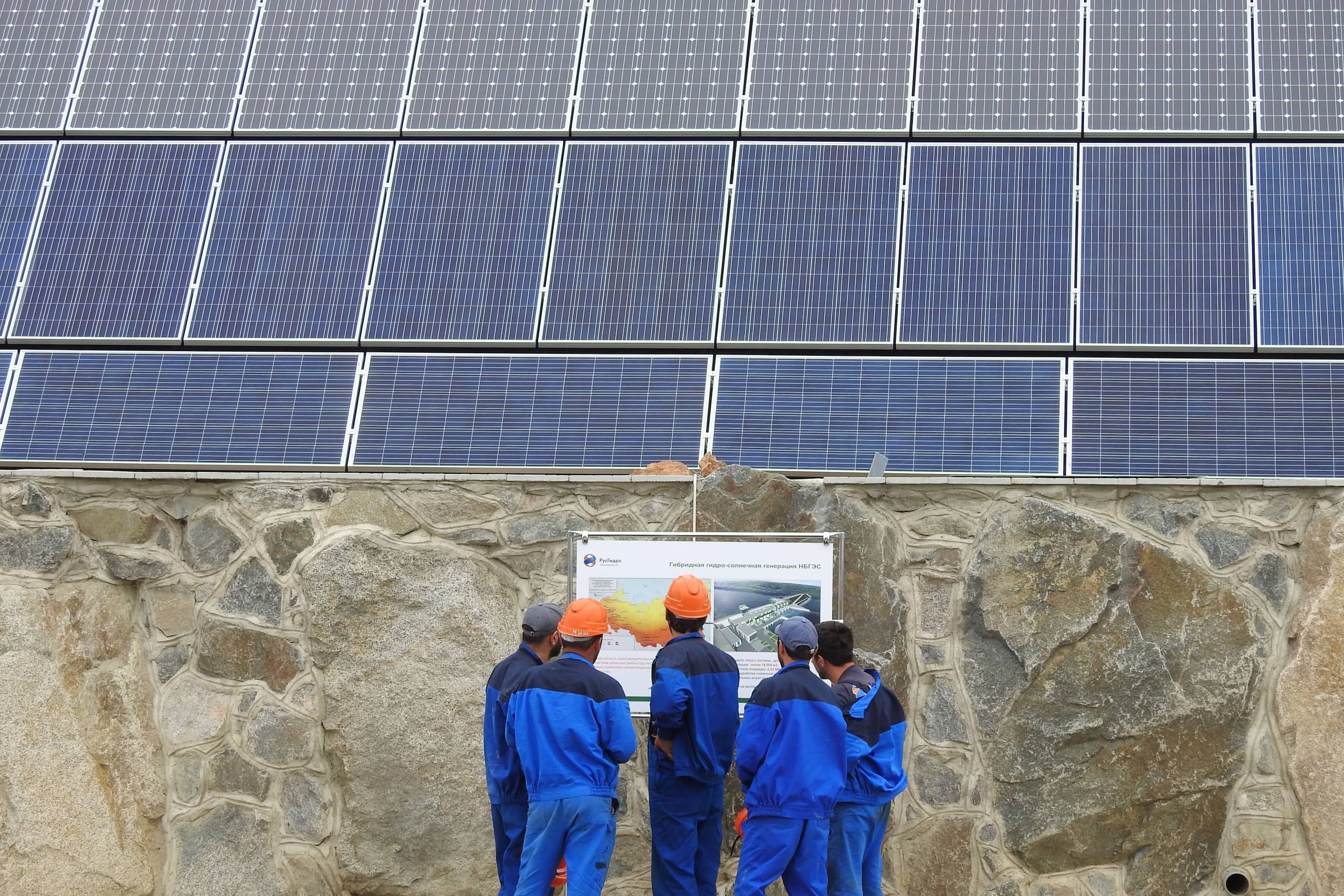

Система была установлена к дате запуска Нижне-Бурейской ГЭС. ГЭС посетил Президент РФ Путин, которому была продемонстрирована работа солнечной электростанции. В солнечной батарее применены солнечные модули разных производителей, как российских (РЗМКП, Телеком-СТВ), так и китайских (Yingli, Seraphim, Chinaland HSE). Заказчик планирует на пилотной солнечной электростанции определить качество и эффективность работы солнечных модулей разных производителей. На базе этого анализа будут выбраны солнечные модули для основной, соединенной с сетью, солнечной электростанции.



Солнечная система резервного электроснабжения с приоритетом солнечных батарей

Тип системы: Резервная система электропитания с солнечными батареями
Расположение: Московская область, Сколково
Дата установки: 2013
Общая оценка: все, кроме солнечных батарей — отлично. Солнечные батареи сгорели через год после установки.
Потребители: офисное здание.

Система служит для питания части нагрузки в офисном здании электроподстанции «наукограда» в Сколково. Система питает офисное здание электроподстанции с приоритетом для солнечных батарей, а также обеспечивает резервное электроснабжение дежурного освещения в здании.

Система состоит из солнечной батареи из тонкопленочных аморфных модулей Tegola Solar мощностью около 12 кВт (устанавливали и проектировали не мы), трехфазной системы бесперебойного электропитания на базе Studer Xtender XTH-8000, солнечных контроллеров VarioTrack, аккумуляторной батареи. Система обеспечивает приоритет использования энергии от солнечных батарей, имеет систему удаленного мониторинга через Интернет с интерфейсом Ethernet.

Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar Трехфазная система резервного электроснабжения на базе Studer Xtender XTH,  VarioTrack-85 и тонкопленочных модулей Tegola Solar



Летом 2014 года солнечные батареи сгорели (4 из 6 секций). Предположительная причина пожара — короткое замыкание шурупом контактов солнечных батарей при монтаже. Также, было нарушено требование установки тонкопленочных модулей на негорючей основе — модули были напрямую прикручены к битумной мягкой кровле. Замечания наших инженеров, которые мы делали при монтаже электронно-аккумуляторной части, были проигнорированы — типа, проект делала «проектная организация, которая знает, что делает и отвечает за результат». Результат, к сожалению, плачевный.

Солнечная электростанция на офисном здании

Тип системы:Соединенная с сетью солнечная станция для обеспечения электроснабжения офисного здания
Расположение: Пермь
Дата установки: 2011
Общая оценка: хорошо
Потребители: все потребители в здании

Система установлена нашим партнером в Перми. Состоит из солнечной батареи мощностью около 3 кВт, и 2 сетевых инверторов StecaGrid 2000+.

Солнечная электростанция работает совместно с сетью и обеспечивает снижение энергопотребления от сетей. Та как пик нагрузки приходится на дневное время, то применение соединенных с сетью инверторов позволило максимально повысить эффективность использования энергии солнца.

Солнечная батарея 3 кВт на стене офисного здания Солнечная батарея 3 кВт на стене офисного здания Сетевые инверторы StecaGrid 2000+



Ветросолнечная электростанция на животноводческом комплексе

Тип системы: Ветросолнечная станция для обеспечения дополнительного электроснабжения части нагрузки на животноводческом комплексе
Расположение: Тульская область
Дата установки:2008
Общая оценка: хорошо
Потребители: Санпропускник и осветительная нагрузка по периметру животноводческого комплекса

Система состоит из солнечной батареи мощностью около 5 кВт, 5-ти ветроэлектрических установок «Бриз-5000» общей мощностью 15 кВт, аккумуляторной батареи, блоков бесперебойного питания Xantrex XW-6048. В качестве контроллера заряда применены MPPT контроллеры Outback FlexMax 60. В системе также установлен монитор аккумуляторных батарей TBS.

На животноводческом комплексе используются самые современные технологии выращивания и содержания скота. Например, все помещения для содержания животных — деревянные. Содержатся племенной крупный рогатый скот, завезенный из Европы.

Система введена в действие частично. Запущена солнечная электростанция мощностью 5 кВт. После этого,  в связи со сложностями финансирования, проект был приостановлен.  В настоящее время (2017) сайт заказчика удален, связь с ним потеряна.

Солнечная электростанция работает совместно с сетью и обеспечивает бесперебойное электроснабжение потребителей в помещении санпропускника. Схема электроснабжения и настойки обеспечивают приоритетное использование возобновляемых источников энергии. Если солнечные батареи и ветроэлектрические установки вырабатывают достаточно энергии для питания нагрузки, потребление от сети централизованного электроснабжения прекращается. При снижении напряжения на аккумуляторах ниже заданного питание от сети возобновляется в автоматическом режиме. Такой режим приоритетного использования энергии от возобновляемых источников обеспечивает дополнительное оборудование.

Солнечная батарея 5 кВт на крыше дома Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000 Ветроэлектрическая установка Бриз-5000



Ветросолнечная электростанция на ангаре в парке Битца

Тип системы: Ветросолнечная станция для обеспечения электроснабжения в ангаре в парке Битца
Расположение: Москва
Дата установки: 2011
Общая оценка: отлично
Потребители: Светодиодное освещение, телевизор, сигнализация и т.п.

Система состоит из солнечной батареи мощностью около 350 Вт, ветроэлектрической установки AirX мощностью 400 Вт, аккумуляторной батареи. В качестве контроллера заряда применены MPPT контроллеры TriStar MPPT 45

С весны по осень система обеспечивала полностью потребности в электроэнергии в ангаре (они небольшие) практически только от солнечных батарей, ветроустановка очень часто заторможена контроллером, т.к. аккумулятор заряжен. Ветроустановка в основном работала в зимнее время.
Update 2016 — на настоящий момент система по неизвестной для нас причине демонтирована.

Ветросолнечная станция в парке Битца, Москва Ветросолнечная станция в парке Битца, Москва Солнечный модуль 170Вт в парке Битца, Москва Ветроустановка AirX в Битце
