Резервные системы электроснабжения — Наши установки

В данном разделе приведена информация по некоторым спроектированным нашей компанией системам резервного электроснабжения. Все объекты смонтированы нами или нашими партнерами в регионах.

Резервных систем мы смонтировали множество, здесь приведены некоторые примеры резервных систем без ВИЭ. Примеры наших работ по установке резервных систем с солнечными батареями и ветроустановками помещены на соответствующих страницах о системах с солнечными батареями и ветроустановками.

Система резервного электроснабжения 6кВт

Тип системы: Однофазная резервная система бесперебойного электропитания
Расположение: Московская область
Дата установки:2014
Общая оценка: отлично
Потребители: жилой дом

Система состоит из 4 AGM аккумуляторов напряжением 12В, блока бесперебойного питания Xtender XTM6000-48.

Система обеспечивает резервное питание потребителей жилого дома при отключениях централизованной сети. Дополнительно установлены такие аксессуары Studer, как: системная панель управления RCC-02 для дистанционного контроля и изменения параметров системы, температурный датчик BTS-01 для оптимального заряда аккумуляторов.

Система резервного электроснабжения 6кВт Система резервного электроснабжения 6 кВт Система резервного электроснабжения 6кВт

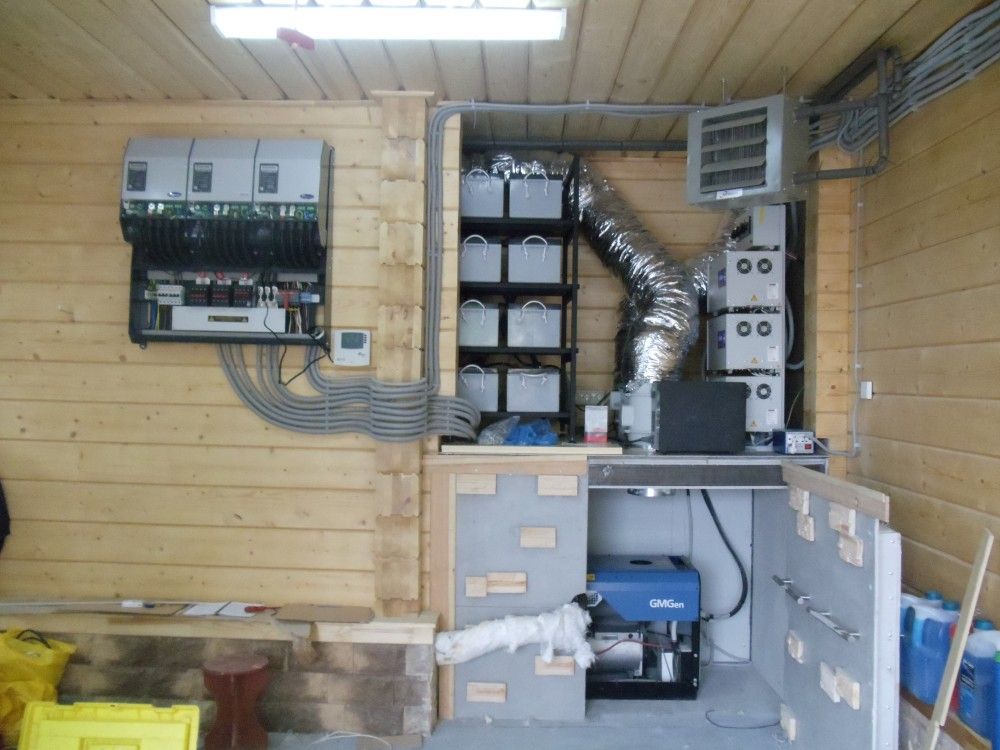

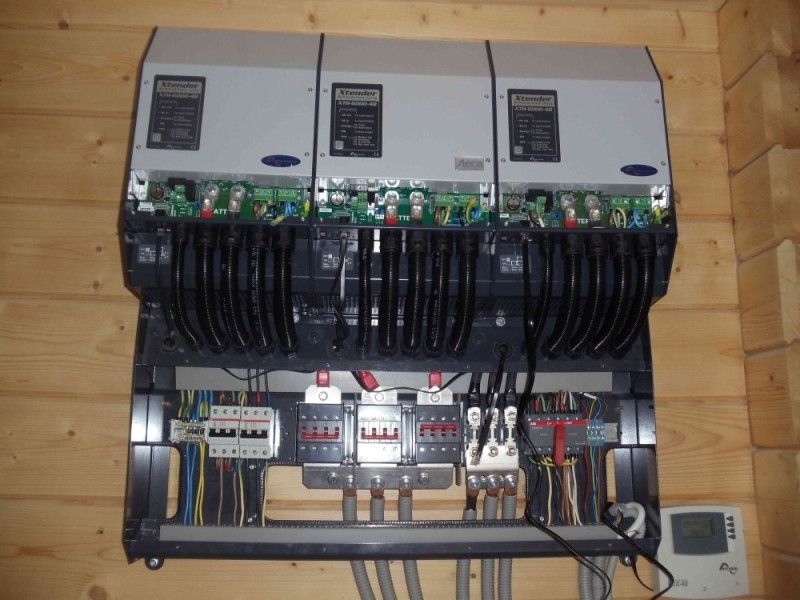

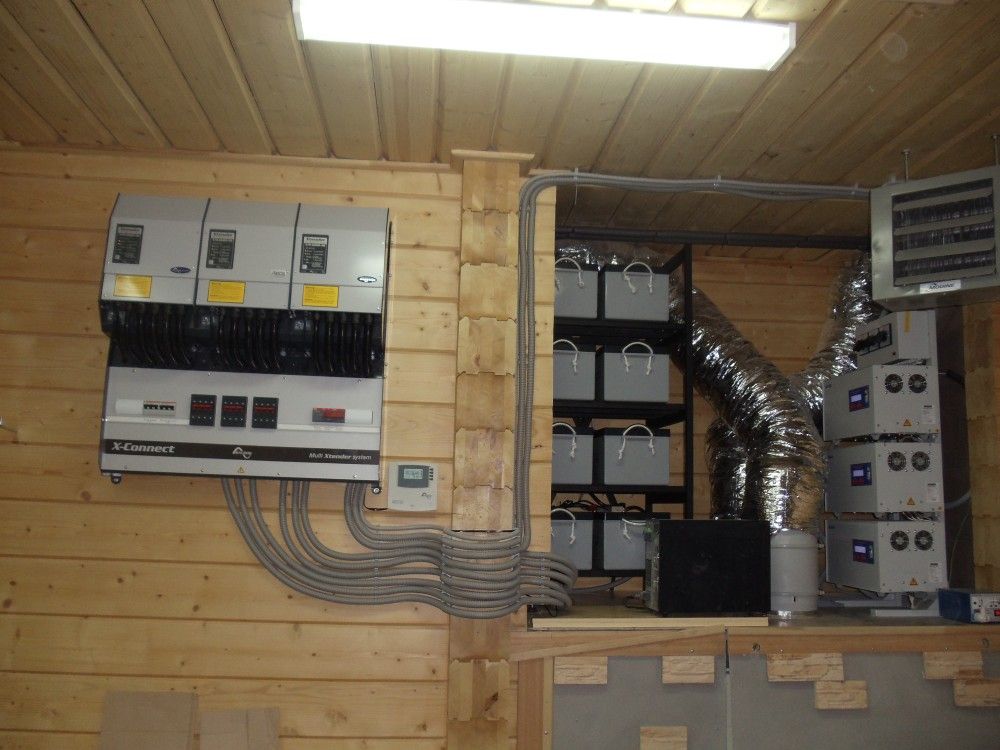

Система резервного электроснабжения 7,2кВт со стабилизаторами

Тип системы: Трехфазная резервная система бесперебойного электропитания с жидкотопливным генератором
Расположение: Одинцовский район, Московская область
Дата установки:2012
Общая оценка: отлично
Потребители: жилой дом

Система состоит из дизельного генератора, 12 аккумуляторов напряжением 12В, 3 блоков бесперебойного питания Xtender XTM2400-24.

Данное оборудование обеспечивает бесперебойное питание потребителей в доме. При перебоях в сети потребители питаются от аккумуляторов или от жидкотопливного генератора с сиcтемой автозапуска. Резервируются все 3 фазы. Система обеспечивают повышение мощности сети для питания пиковой нагрузки — добавляется около 7,2 кВт мощности. Для того, чтобы избежать частых отключений от сети в системе предусмотрена также установка стабилизаторов Progress. Дополнительно установлена системная панель управления RCC-02 для дистанционного контроля и изменения параметров системы, а также температурный датчик BTS-01 для оптимального заряда аккумуляторов.

Система резервного электроснабжения 7,2кВт 3 фазы Система резервного электроснабжения 7,2кВт 3 фазы



Система резервного электроснабжения 1,2кВт

Тип системы: Однофазная резервная система бесперебойного электропитания
Расположение: Лаптево, Московская область
Дата установки:2012
Общая оценка: отлично
Потребители: жилой дом

Система состоит из 4 AGM аккумуляторов напряжением 12В, блока бесперебойного питания Xtender XTS1200-24.

Система обеспечивает резервное питание потребителей жилого дома при отключениях централизованной сети до 24 часов. Дополнительно установлены такие аксессуары Studer, как: системная панель управления RCC-02 для дистанционного контроля и изменения параметров системы, температурный датчик BTS-01 для оптимального заряда аккумуляторов, внешний кулер ECF-01 и коммуникационная плата TCM-01. В будущем в системе планируется добавление возобновляемых источников энергии в систему.

Система резервного электроснабжения 1,2 кВА Система резервного электроснабжения 1,2 кВА



Система резервного электроснабжения 18кВт 3 фазы

Тип системы: Трехфазная резервная система бесперебойного электропитания с жидкотопливным генератором
Расположение: Пос.Звягино, Московская область
Дата установки:2012
Общая оценка: отлично
Потребители: жилой дом

Система состоит из дизельного генератора, 8 аккумуляторов напряжением 12В, 3 блоков бесперебойного питания Xtender XTM6000.

Данное оборудование обеспечивает бесперебойное питание потребителей в доме. При перебоях в сети потребители питаются от аккумуляторов или от жидкотопливного генератора с ситемой автозапуска. Резервируются все 3 фазы. Система обеспечивают повышение мощности сети для питания пиковой нагрузки — добавляется около 18 кВт мощности. Дополнительно установлены: коммутационный бокс X-Connect для удобства монтажа 3 блоков, системная панель управления RCC-02 для дистанционного контроля и изменения параметров системы, а также температурный датчик BTS-01 для оптимального заряда аккумуляторов.

Система резервного электроснабжения 18кВт 3 фазы Система резервного электроснабжения 18кВт 3 фазы Система резервного электроснабжения 18кВт 3 фазы

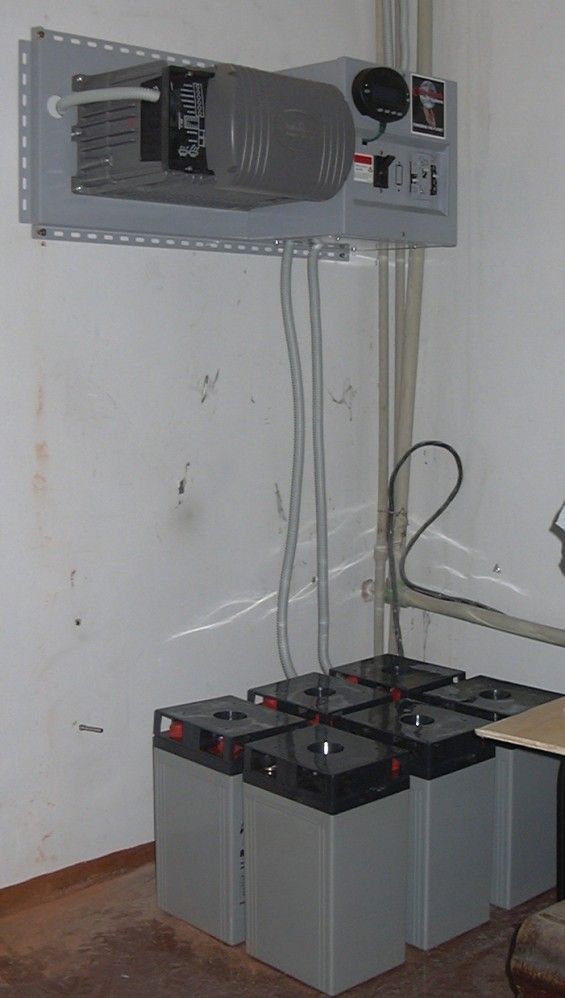

Система резервного электроснабжения 1,3кВт

Тип системы: Однофазная резервная система бесперебойного электропитания
Расположение: Одинцовский район, Московская область
Дата установки:2012
Общая оценка: отлично
Потребители: жилой дом

Система состоит из 6 AGM аккумуляторов напряжением 2В емкостью 400 Ач, блока бесперебойного питания OutBack GFX1312E мощностью 1,3 кВА,системный контроллер OutBack MATE.

Система обеспечивает резервное питание потребителей жилого дома при отключениях централизованной сети.

Система резервного электроснабжения 1,3кВт Система резервного электроснабжения 1,3кВт



Система резервного электроснабжения 12 кВт 3 фазы

Тип системы: Трехфазная резервная система бесперебойного электропитания с повышением мощности
Расположение: Московская область
Дата установки:2011
Общая оценка: отлично
Потребители: жилой дом

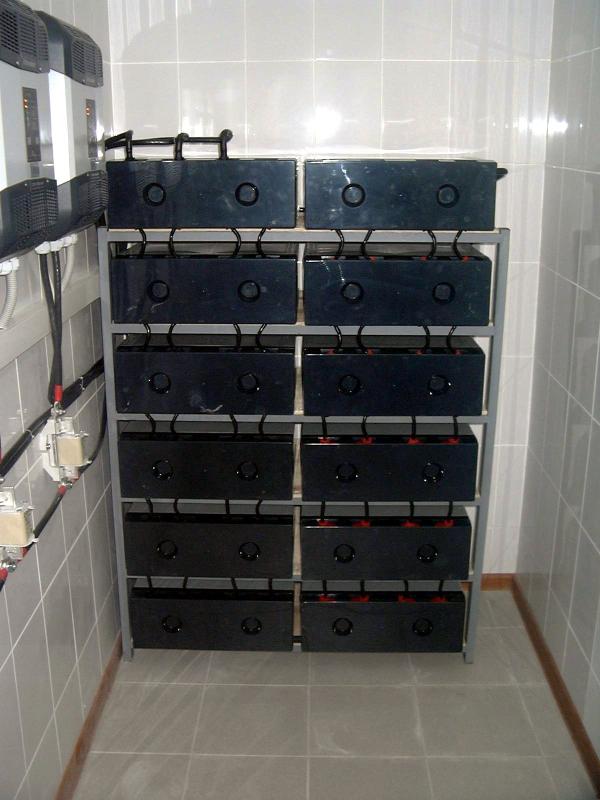

Система состоит аккумуляторных батарей напряжением 2В, 3 блоков бесперебойного питания Xtender XTM4000.

Система работает совместно с сетью и обеспечивает бесперебойное электроснабжение потребителей в доме. Резервируются все 3 фазы. ББП обеспечивают повышение мощности сети для питания пиковой нагрузки — добавляется около 12 кВт мощности.

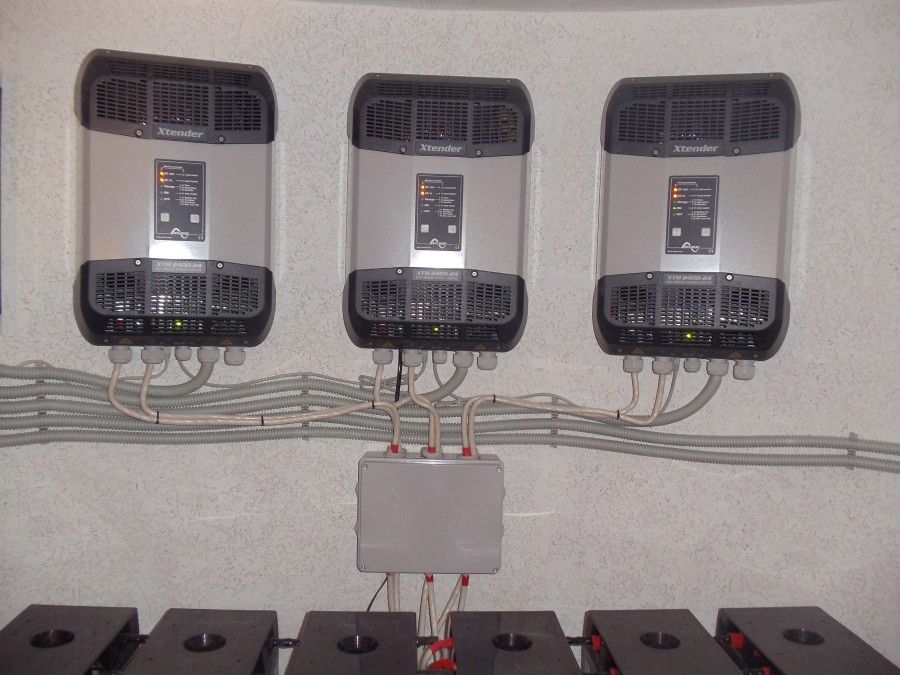

Трехфазная система резервного электроснабжения на базе ББП Xtender XTM4000 Трехфазная система резервного электроснабжения на базе ББП Xtender XTM4000 Трехфазная система резервного электроснабжения на базе ББП Xtender XTM4000

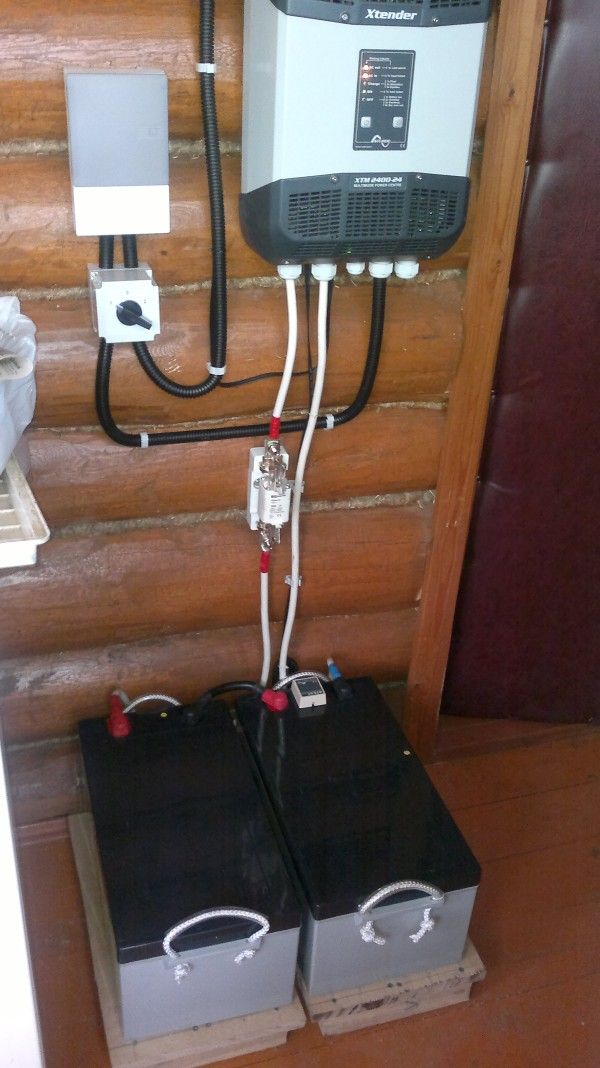

Система резервного электроснабжения 2,4 кВт

Тип системы: Резервная система электропитания
Расположение: Брехово, Московская область
Дата установки: 2011
Общая оценка: отлично
Потребители: жилой дом

Система состоит из 2 AGM аккумуляторных батарей 12В, блока бесперебойного питания Xtender XTS2400-24 мощностью 2.4 кВА и вспомогательного оборудования.

Cистема обеспечивает бесперебойное электроснабжение потребителей по одной фазе.

Резервная система электроснабжения с Studer XTS-2400 Резервная система электроснабжения с Studer XTS-2400



Система резервного электроснабжения 1,4 кВт

Тип системы: Резервная система электропитания
Расположение: Московская область
Дата установки: 2011
Общая оценка: отлично
Потребители: жилой дом

Система состоит из 2 аккумуляторных батарей 200 А*ч, инвертора Outback GFX1424 мощностью 1.4 кВА, стабилизаторов и вспомогательного оборудования.

Резервная система электроснабжения с Outback GFX1424 Резервная система электроснабжения с Outback GFX1424

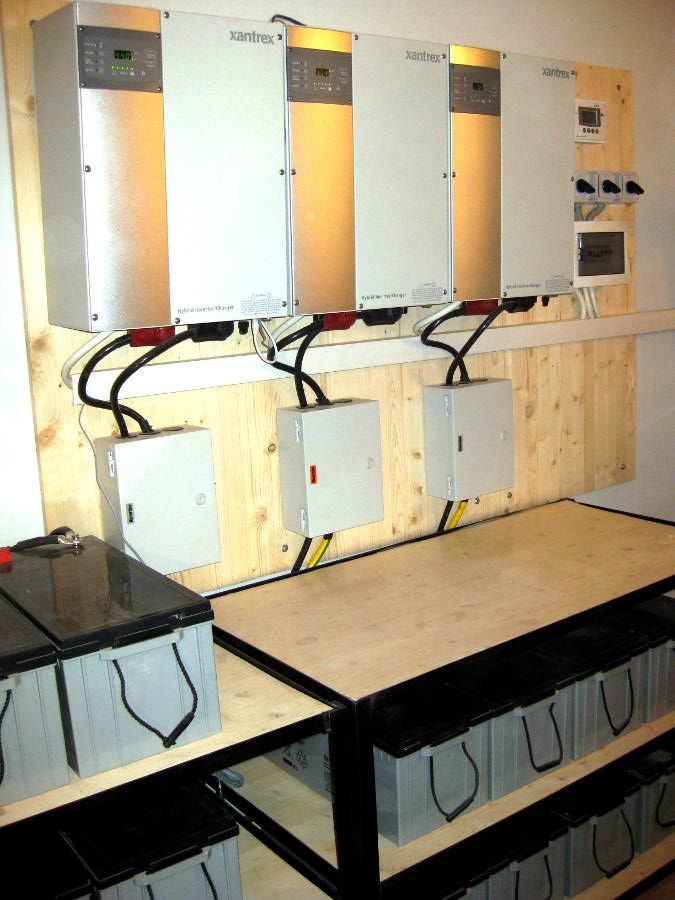

Система резервного электроснабжения 18 кВт 3 фазы

Тип системы: Резервная система бесперебойного электропитания с со стабилизаторами на входе
Расположение: Московская область
Дата установки:2010
Общая оценка: отлично
Потребители: жилой дом

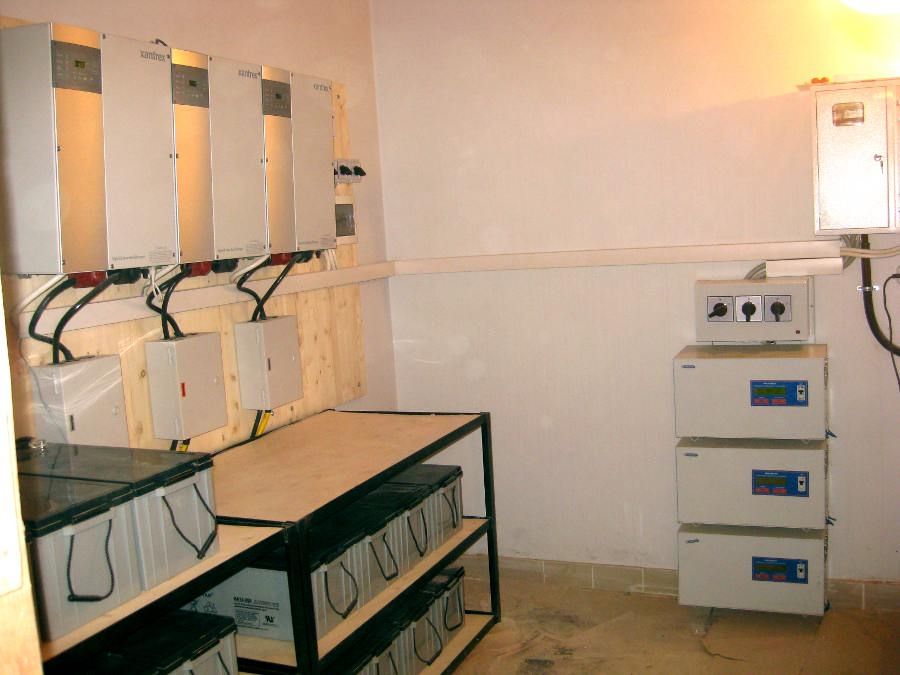

Система используется для бесперебойного электропитания нагрузки в загородном коттедже. Резервируются 3 фазы. Так как сеть достаточно плохая, на входе установлен трехфазный стабилизатор Прогресс мощностью 36 кВт (3*12 кВт). Каждая фаза резервируется ББП Xantrex XW 6048. В системе также реализован режим поддержки сети.

Система резервного электроснабжения на базе ББП Xantrex XW 6048 Система резервного электроснабжения на базе ББП Xantrex XW 6048 Система резервного электроснабжения на базе ББП Xantrex XW 6048



Фотографии других наших объектов (резервные системы)

Ниже приведены фотографии некоторых других наших объектов, без описания установленного оборудования

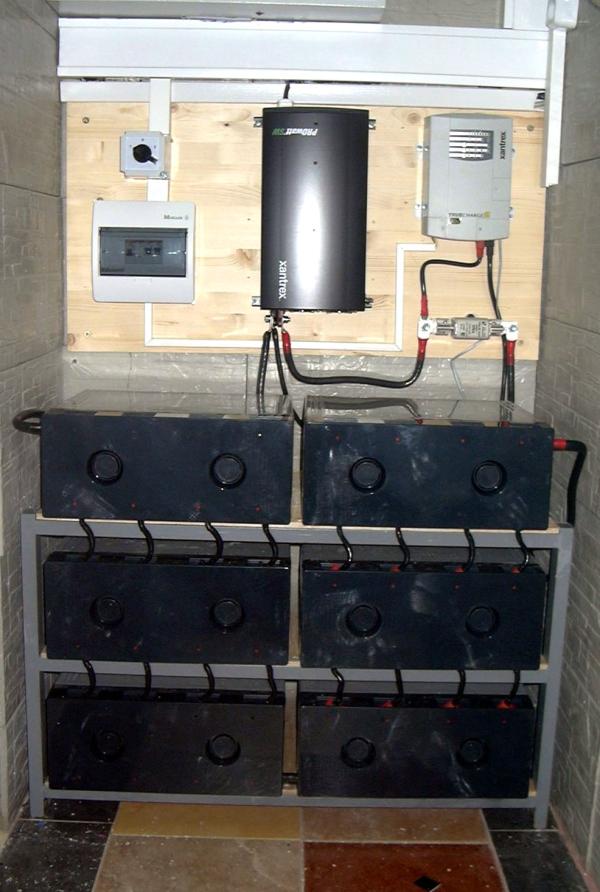

Резервная система электроснабжения Нефтегаздиагностика МО Резервная система электроснабжения Подольске в 2013 Резервная система электроснабжения с Xantrex ProWatt 2000, 2011

Начиная с 2015 года мы размещаем фотографии наших установок в соц. сетях — VK, instagram, Facebook. Подписывайтесь  на наши социальные сети, чтобы смотреть самую свежую информацию о наших установках. Ссылки на соц.сети — в футере на каждой странице.
